Vendeur: TENSE

TK30S - Transformateur de mesure de courant 100/5 150/5 200/5 250/5 300/5 400/5 500/5

Code‑barres: TK30S1505203
€13,24
€13,24
34 en stock
Marque: 150/5
  • Description
  • Instructions
  • Modes de paiement
  • Garantie

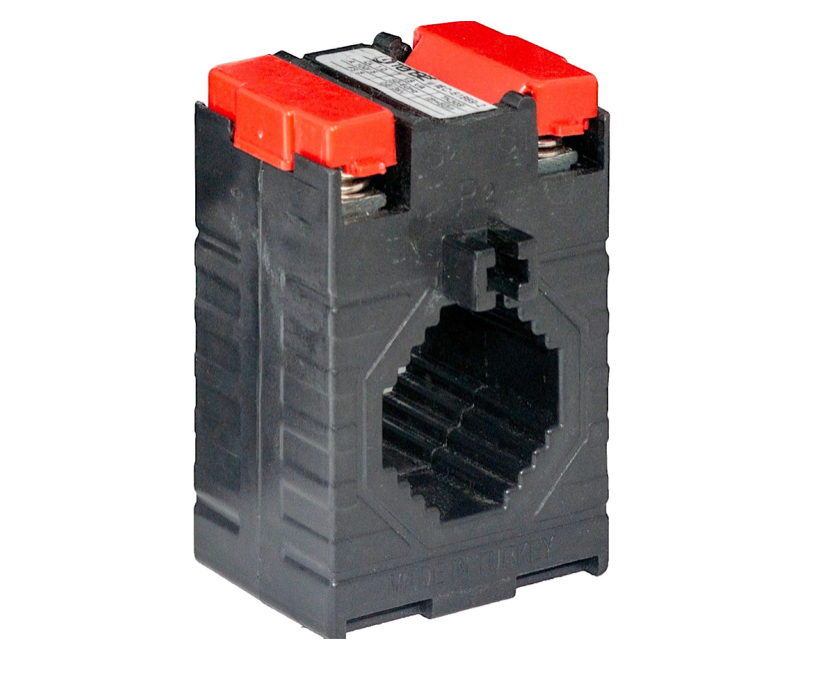

TENSE TK30S - Transformateur de courant

Description du produit

Le transformateur de courant TENSE TK30S (100/5) est conçu pour convertir un courant élevé provenant de la partie puissance d'un circuit électrique en un courant secondaire normalisé adapté aux équipements de mesure, de surveillance et de protection.

Il est utilisé pour la mesure indirecte du courant alternatif dans les installations à basse tension et sert d'interface entre le circuit de puissance et les équipements de mesure tels que les ampèremètres, les compteurs de puissance, les modules de surveillance ou les relais de protection.

La conception à âme traversante permet une installation sans rupture du conducteur - le câble glisse simplement à travers la fenêtre. Cela garantit une installation rapide, sûre et économique.

Caractéristiques principales

  • Mesures précises grâce à la classe de précision 0,5 - transmission stable et pertes minimales.

  • Installation facile - conception compacte, peut être installé dans un espace limité, large gamme d'applications.

  • Résistance d'isolation élevée - tension d'essai 3 kV / 1 minute.

  • Large plage de température: -25 °C à +85 °C.

  • Utilisation universelle - convient aux appareillages de commutation, aux systèmes industriels, aux applications de puissance et aux systèmes de mesure.

  • Compatible avec IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Caractéristiques techniques

Paramètre Valeur
Courant primaire nominal 100 A
Courant secondaire nominal 5 A
Puissance nominale (charge) 2,5 VA
Classe de précision 0,5
Tension d'essai d'isolation 3 kV / 1 min
Fréquence de fonctionnement 50 / 60 Hz
Diamètre de la fenêtre jusqu'à 26 mm
Montage Rail DIN ou pieds de montage
Température de fonctionnement -25 °C ... +85 °C
Matériau du boîtier Thermoplastique autoextinguible

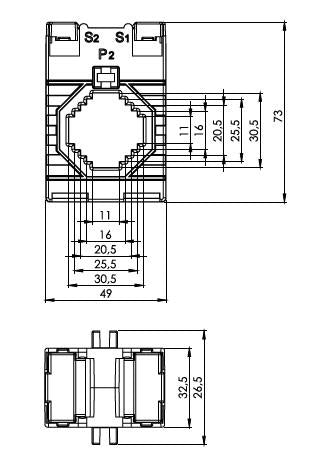

Dimensions (L × H × P) 73 × 49 × 26,5 mm
Poids environ 150 g
Fabricant TENSE (Turquie)

Utilisation

  • Tableaux et armoires électriques

  • Systèmes d'automatisation et de contrôle industriels

  • Centrales électriques basse tension et systèmes de distribution

  • Systèmes de surveillance de la charge et de protection des équipements

  • Tableaux de commande de moteurs (MCC)

  • Systèmes de mesure et d'ingénierie de l'énergie

Conception et matériaux

Le boîtier du transformateur de courant est fabriqué en plastique autoextinguible et résistant à la chaleur, avec une grande résistance mécanique.

Le noyau du transformateur est constitué d'un alliage ferromagnétique à faibles pertes, qui garantit une transmission stable et précise, même en cas de charges variables.

Les bornes de l'enroulement secondaire sont dotées d'un couvercle de protection pour améliorer la sécurité des connexions.
Une installation correcte minimise le risque de courts-circuits ou de défauts.

Télécharger sur

Informations techniques sur les transformateurs de courant (996 kB) - à envoyer sur demande
