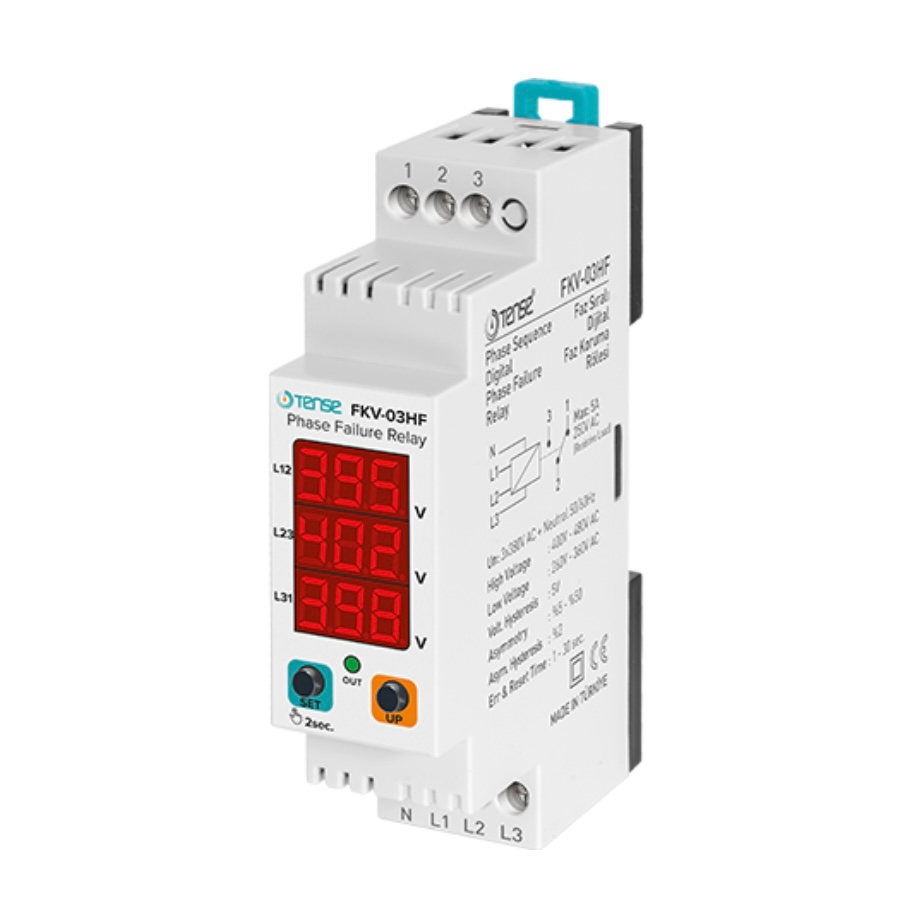

Relais de protection de phase TENSE - asymétrie réglable de 5 à 50

Le relais de protection de phase de TENSE (Turquie) est conçu pour protéger les moteurs électriques triphasés et autres équipements triphasés contre les défauts dans le réseau d'alimentation électrique. L'appareil vérifie la séquence correcte des phases, l'asymétrie des phases, la sous-tension, la surtension et assure une déconnexion sûre de la charge lorsque les limites fixées sont dépassées.

Grâce à sa large gamme de réglages, le relais convient à la plupart des applications industrielles et commerciales, en particulier lorsqu'une protection précise et stable du moteur est requise.

Caractéristiques principales

• Contrôle de l'ordre des phases - protection contre les erreurs de câblage.

• Asymétrie réglable : 5% - 50%.

• Sous-tension réglable : 260-360 V AC.

• Surtension réglable : 400-480 V CA.

• Temporisation d'erreur réglable (Err In) : 1-30 s.

• Temps de récupération réglable (Err OUT) : 1-30 s.

• Indication claire sur l'écran 3×3 segments.

• Haute précision et réponse rapide aux défauts du réseau.

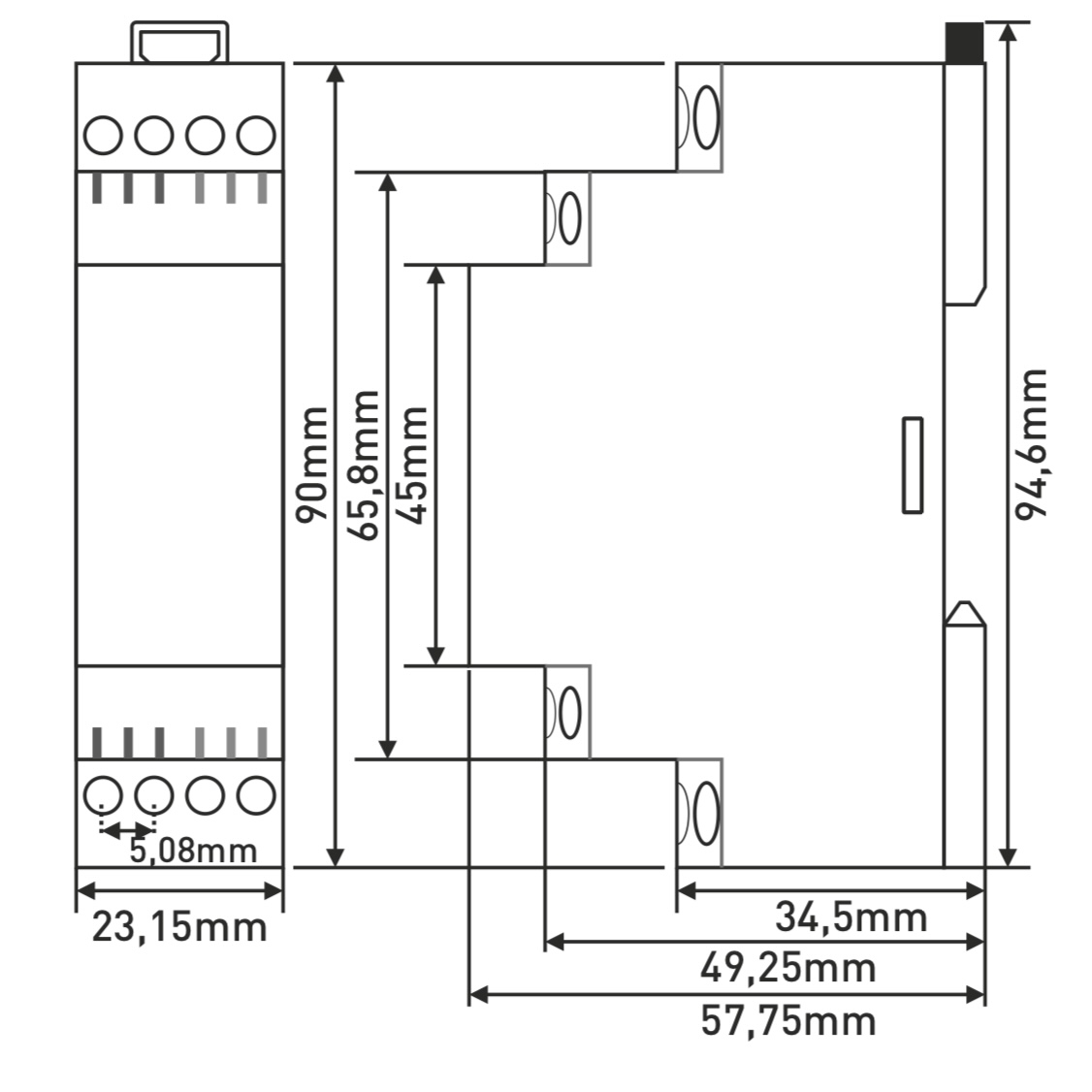

• Montage sur rail DIN standard.

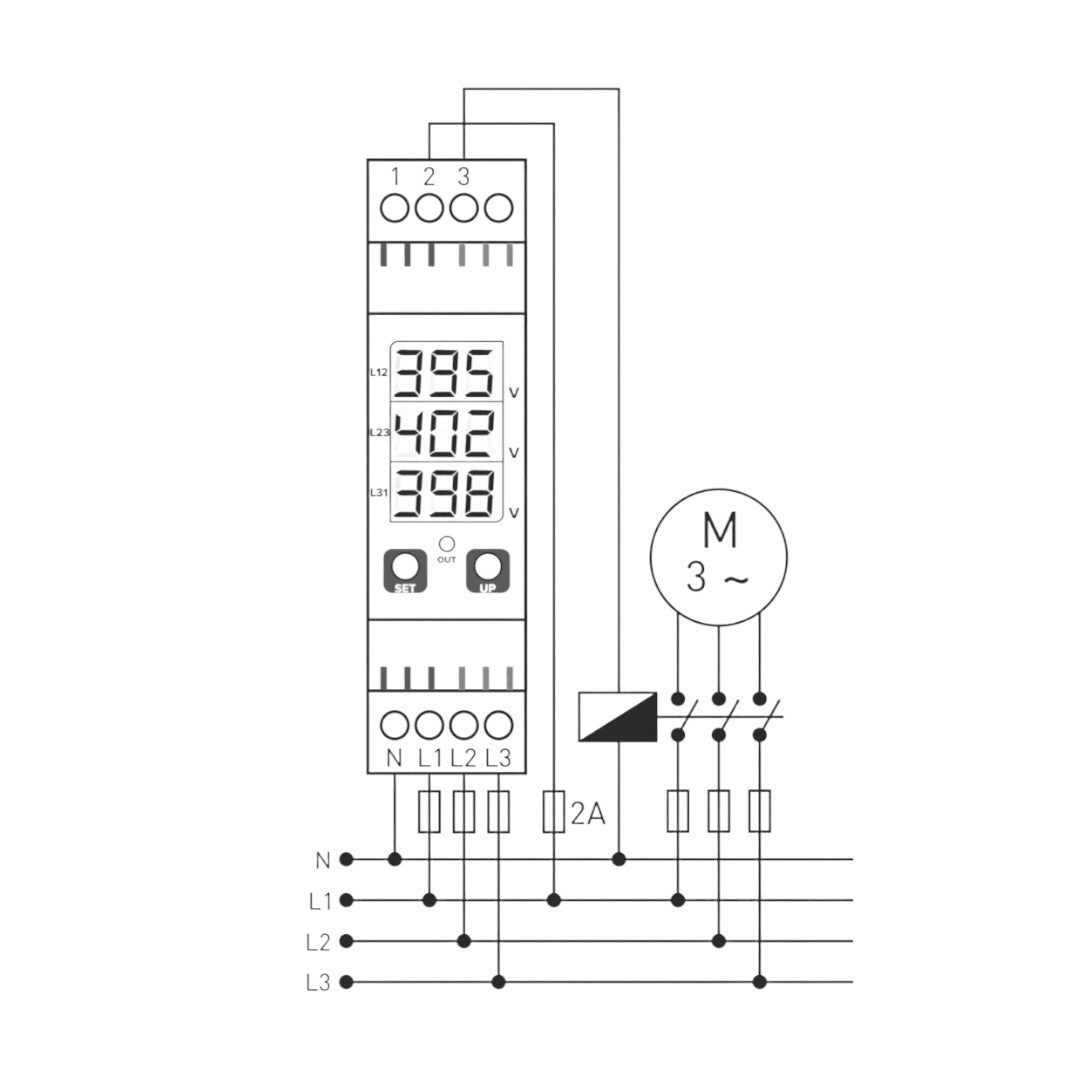

Principes de fonctionnement

Fonctionnement normal

Si toutes les tensions de phase sont dans les limites et que la séquence des phases est correcte :

• le relais se déclenche,

• La LED OUT s'allume.

Erreur de haute tension (H)

• Si la phase dépasse la limite fixée → Err In time est en attente, H est affiché.

• Le relais s'arrête, OUT s'éteint.

• Lorsque 5 V redescend en dessous de la valeur réglée, Err OUT commence à fonctionner, le relais se rallume.

Erreur de basse tension (L)

• Chute en dessous de la limite réglée → Err In en attente, L s'affiche.

• Le relais s'arrête.

• Lorsque la tension dépasse de 5 V le seuil → Err OUT en attente, le relais s'active.

Asymétrie de phase (Asy)

• Si la différence de tension entre les phases dépasse le seuil fixé (5-50%) :

  • ASy s'affiche après le temps Err In, le relais est désactivé.

• Lorsque l'asymétrie est réduite en dessous de (seuil fixé - 2%) → temps d'attente Err OUT, le relais s'active.

Erreur de séquence de phase (pHs)

• Lorsqu'une erreur de séquence de phase se produit, le relais attend Err In, puis affiche pHs.

• Le relais s'éteint et reste éteint jusqu'à ce que la séquence correcte soit rétablie.

• Une fois la séquence de phases corrigée, Err OUT se produit et le relais s'allume.

Paramètres techniques
