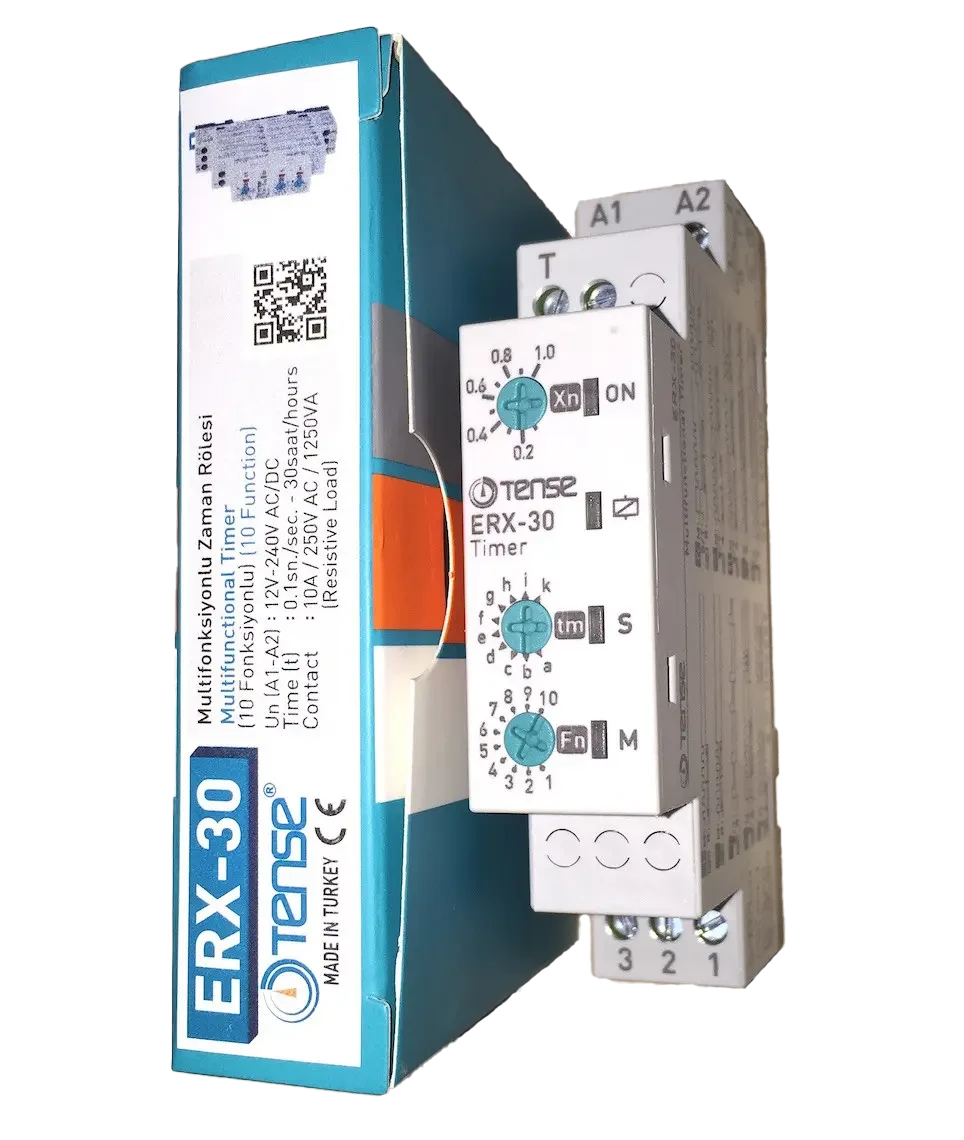

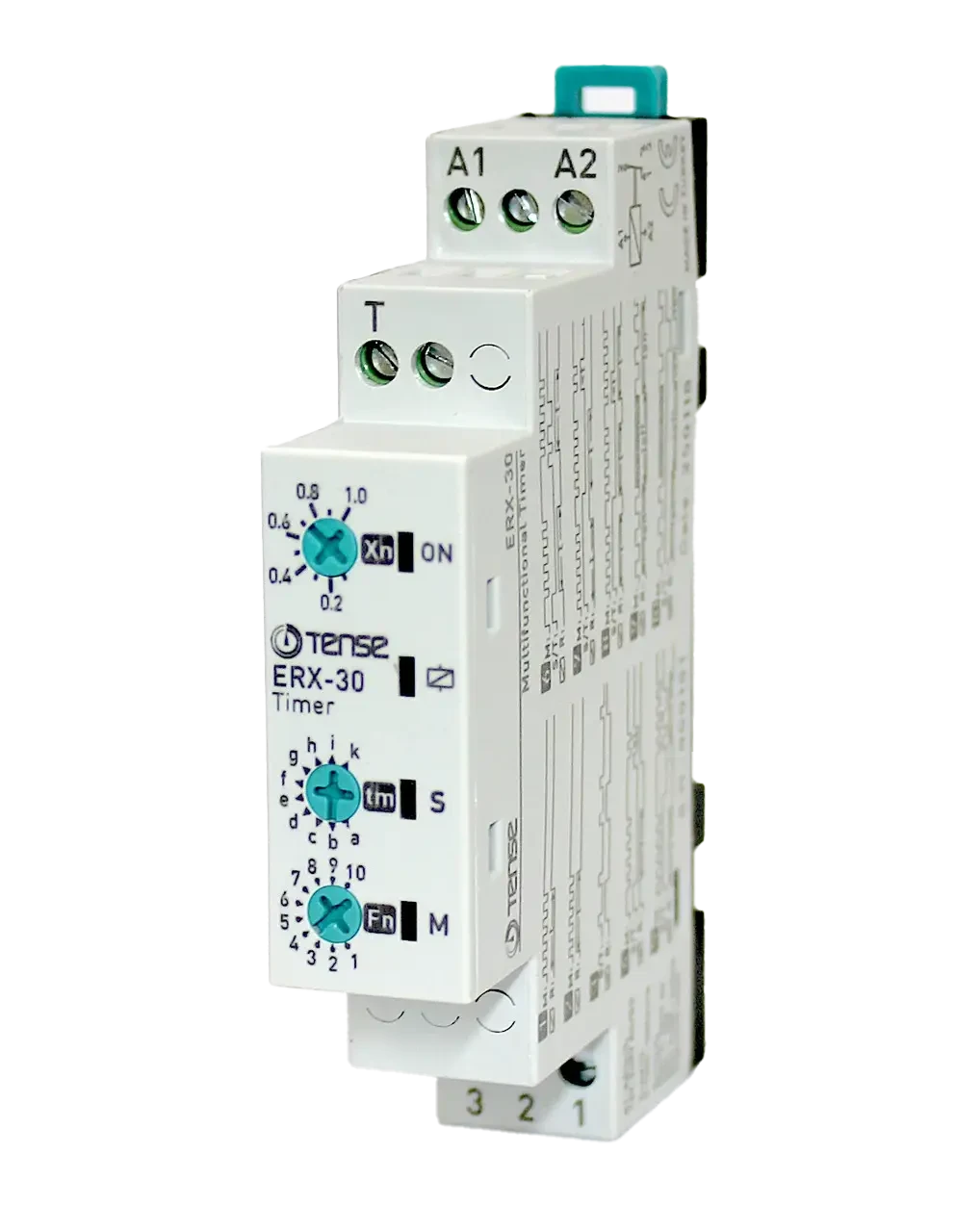

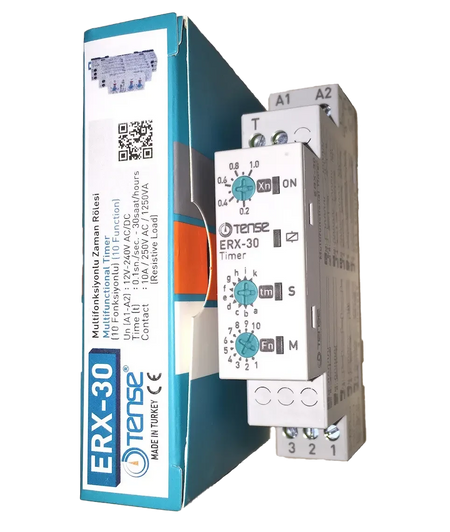

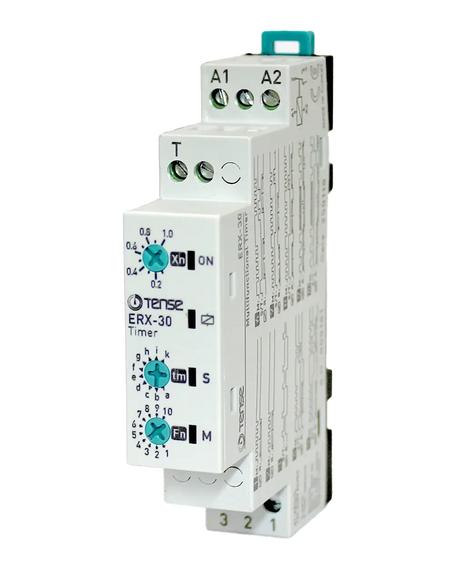

Relais temporisé multifonctionnel ERX-30 (10 fonctions) - 12...240 V AC/DC, 1 contact de commutation

Description du produit

Le relais temporisé multifonction ERX-30 est un élément de commande universel pour la temporisation, la commutation, la commande d'impulsions et les processus périodiques dans le domaine de l'automatisation. Il offre jusqu'à 10 fonctions de temporisation pour couvrir la plupart des tâches dans les applications industrielles et domestiques.

Il convient pour :

• Systèmes d'automatisation en production (torréfaction du café/des graines, lignes d'emballage, processus thermiques),

• le contrôle de la ventilation (toilettes, salles de bains), du chauffage, de la climatisation,

• l'éclairage (escaliers, enseignes, vitrines),

• synchronisation des processus dans les machines à laver et les appareils ménagers,

• ouverture/fermeture de fenêtres, clapets, climatisation,

• la commande de moteurs et de petits entraînements.

Le principal avantage est l'alimentation universelle 12-240 VAC/DC, qui permet au relais de remplacer plusieurs types différents dans un seul appareil.

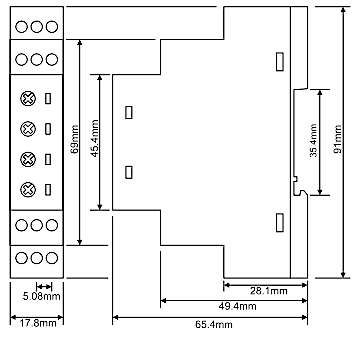

Le montage s'effectue sur un rail DIN standard de 35 mm.

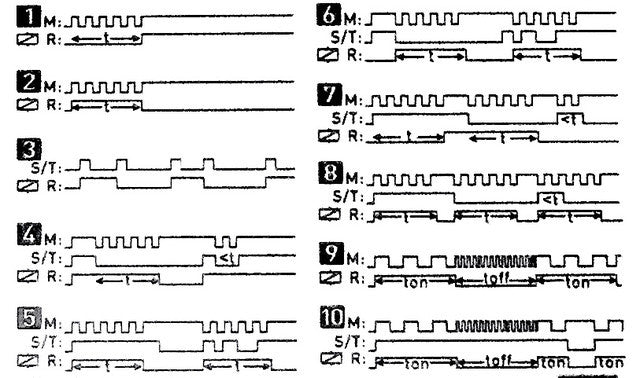

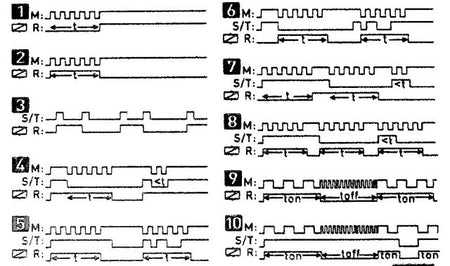

Fonctions temporelles intégrées (10 fonctions)

Le relais prend en charge les modes suivants, utilisables sur des tensions de 12 / 24 / 48 / 110 / 230 V CA/CC:

1. Relais bistable

2. Démarrage différé (Delay ON)

3. Retour différé (Delay OFF)

4. Clignotant - démarrage avec pause

5. Démarrage retardé après commutation + retour retardé (combinaison de temporisation ON/OFF)

6. Clignotant - démarrage avec impulsion

7. Démarrage retardé après commutation et retour retardé après commutation (ON/OFF DELAY)

8. Générateur d'impulsion

9. Impulsion unique après déconnexion de l'entrée de commande (Single Shot - front descendant)

10. Impulsion unique après la commutation de l'entrée de commande (Single Shot - front montant)

Applications pratiques

Le relais peut être utilisé dans de nombreuses applications, par exemple

• commande de ventilateurs dans les ménages (toilettes, salle de bains),

• commande de l'éclairage d'une cage d'escalier,

• allumage du chauffage ou de la ventilation par intervalles de temps,

• commande cyclique de panneaux lumineux publicitaires,

• le rebondissement de contact (debounce) pour les signaux de commande,

• commande de processus dans l'industrie alimentaire (cuisson de la viande, rôtissage),

• commande de pompes, de moteurs et d'entraînements,

• ouverture/fermeture automatique de fenêtres, de clapets, de vannes,

• contrôle d'appareils et de lignes de production.

Avantages de l'équipement

• Alimentation universelle : 12-240 V AC/DC

• Jusqu'à 10 modes de fonctionnement

• 1 contact de commutation

• Convient aux applications industrielles et domestiques

• Montage facile sur rail DIN

• Remplace entièrement de nombreux modèles plus coûteux sur le marché

• Fonctionnement fiable et large compatibilité

Remplacement de modèles analogues plus coûteux

Le relais multifonction ERX-30 peut remplacer entièrement ces modèles :

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
