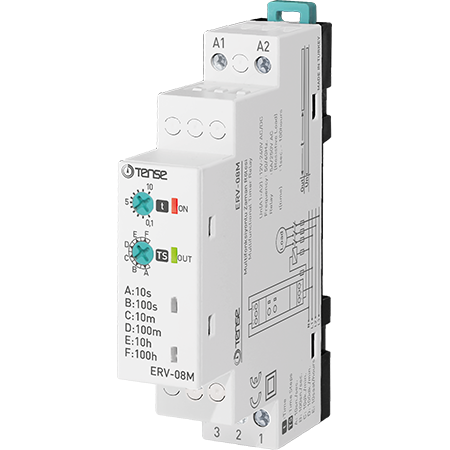

Description détaillée - Relais temporisé ERV-08M (0,1 s - 100 h), Un : 12-230 V AC/DC

Le relais temporisé ERV-08M est un relais temporisé universel conçu pour contrôler la mise en marche retardée après l'application de la tension d'alimentation. Il offre une large plage de temps allant de 0,1 seconde à 100 heures, une alimentation universelle 12-230 V AC/DC, un fonctionnement simple et un montage sur rail DIN.

Il convient aux applications d'automatisation, à la commande de ventilateurs, de moteurs, d'éclairages, de contacteurs et d'autres appareils nécessitant un démarrage différé.

Caractéristiques principales

• Fonction de démarrage retardé du contact NO lorsqu'une tension est appliquée

• Large plage de temps: 0,1 s - 100 h

• Alimentation universelle: 12-230 V AC/DC (4 VA)

• 1× contact de commutation SPDT ( NO/NC), 5A/250VAC

• Deux indicateurs LED :

  • ON (rouge) - alimentation présente

  • OUT (vert) - état du relais de sortie

• Réglage du temps par deux potentiomètres rotatifs

• Montage sur rail DIN 35 mm

• Protection IP20

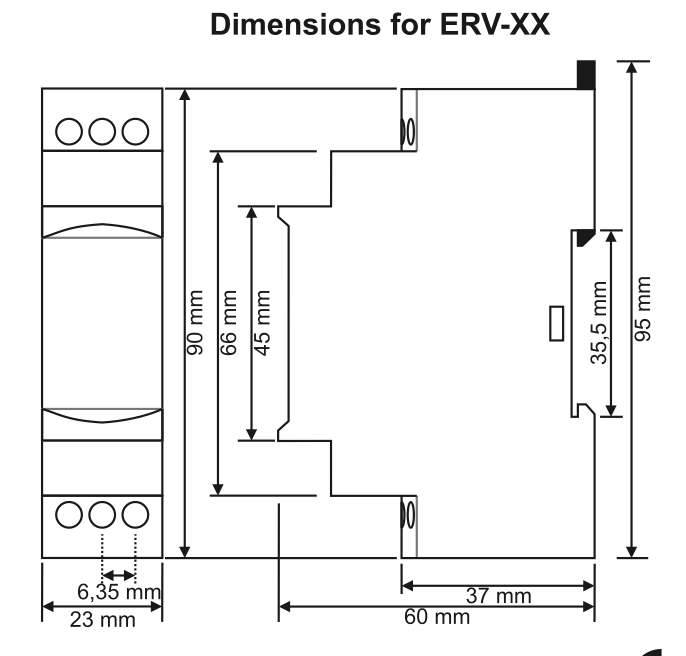

• Dimensions compactes : 91 × 18 × 65 mm

Commandes et fonctions

Indication par LED

• ON (rouge) - le relais est alimenté

• OUT (vert, allumé en permanence) - le relais de sortie est alimenté (contact 2-3 connecté)

• OUT (vert, clignotant) - le compte à rebours de la commutation est en cours

Réglage de la durée

Le relais temporisé permet de créer une temporisation précise à l'aide de deux potentiomètres :

1. Potentiomètre "t" (0,1 à 10)
   - réglage fin en % de la plage totale
   - 0,1 = 1%, 10 = 100%

2. Potentiomètre "TS" - sélection de la plage :

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Le changement d'heure est activé lors de la prochaine mise sous tension.

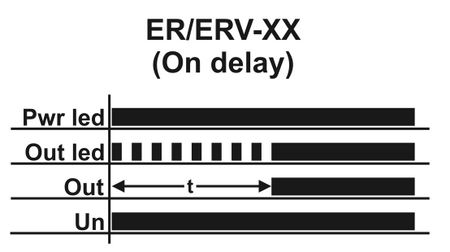

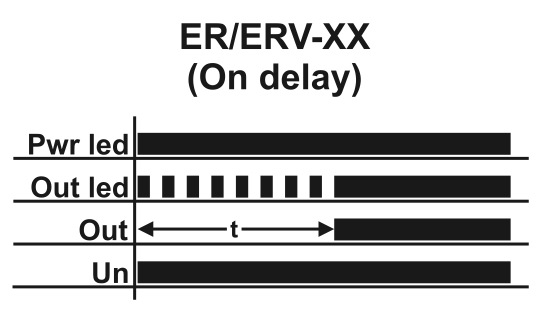

Fonction de commutation

1) ON Delay - mise en marche différée (bornes 2-3, NO)

• Lorsque l'alimentation est connectée , le compte à rebours de la durée programmée démarre

• Une fois le temps écoulé, le relais de sortie (RLY) est activé - le contact 2-3 (NO → COM) est enclenché.

2) Retard à l'arrêt via le contact NF (bornes 2-1)

• Le contact 2-1 (NC) est activé même en l'absence d'alimentation électrique.

• Lorsque l'alimentation est connectée, le compte à rebours commence

• Une fois le temps écoulé, les contacts 1-2 s'ouvrent.

Utilisation

Le relais temporisé ERV-08M est utilisé dans les applications où une mise en marche différée est nécessaire après qu'un événement se soit produit :

• Le ventilateur ne se met en marche qu'après l'allumage de la lumière (toilettes, salle de bains).

• Éclairage dans le garage ou le couloir après l'ouverture de la porte

• Démarrage progressif des moteurs

• Commutation retardée de contacteurs

• Commutation séquentielle de plusieurs circuits

• Démarrage différé d'un appareil

Le décompte du temps commence dès que le relais est alimenté.
