Relais de surveillance triphasé avec contrôle PTC déclenchement de phase/asymétrie/séquence

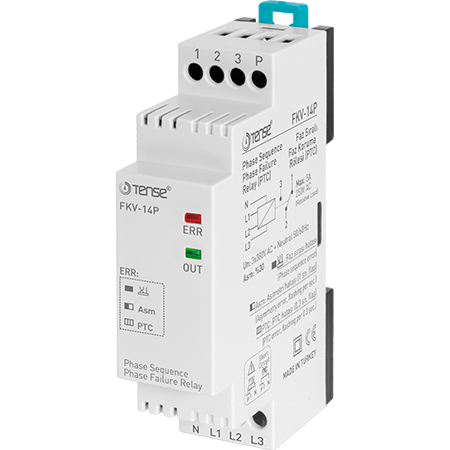

Relais triphasé pour le contrôle des phases avec protection contre le déclenchement et contrôle de la température du bobinage, TENSE - FKV-14P

Description du produit

Le relais triphasé de contrôle de phase FKV-14P est conçu pour protéger les moteurs électriques triphasés et les équipements contre les défauts critiques dans le réseau d'alimentation électrique. Il permet un contrôle complet de la présence de phase, de la défaillance de phase, du brouillage de phase, de l'asymétrie (fixe 40%), de la méséquence de phase et de la température excessive de l'enroulement du moteur. Équipé d'un conducteur neutre et conçu pour être monté sur rail DIN.

Fonctions principales

• Contrôle de la présence des trois phases

• Protection contre les défaillances de phase

• Détection du blocage de phase (kinking)

• Contrôle de l'asymétrie de tension fixe 40%.

• Protection contre une séquence de phases incorrecte

• Contrôle de la température du bobinage du moteur

• Indication optique de l'état (LED OUT)

• Rétablissement automatique du fonctionnement lorsque les paramètres reviennent dans la plage autorisée

Principe de fonctionnement

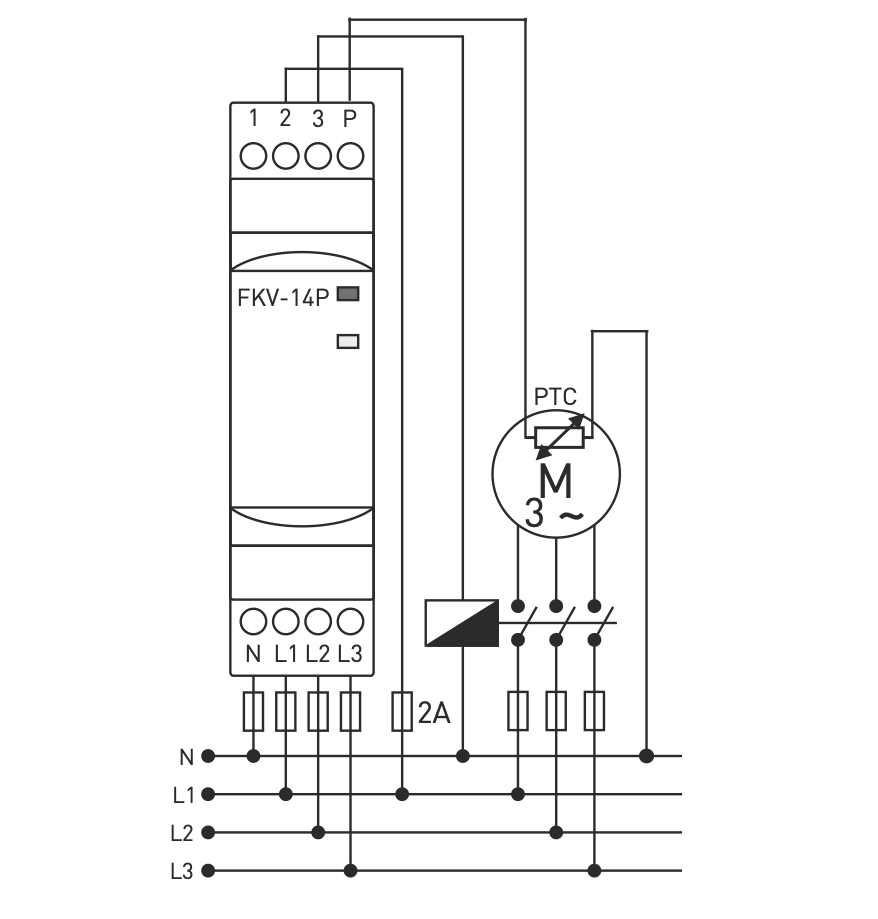

• Fonctionnement normal : si les trois tensions du réseau sont présentes, que l'ordre des phases est correct et que la température du bobinage ne dépasse pas les limites, le relais s'enclenche (les contacts 15-18 sont fermés) et la LED OUT s'allume.

• Erreur de tension ou asymétrie : si la tension d'une phase s'écarte de plus de 40 %, les contacts 15-18 s'ouvrent et les contacts 15-16 sont alimentés ; la LED OUT s'éteint.

• Erreur de séquence de phase : le relais réagit en ouvrant les contacts et en éteignant la LED OUT.

• Température du bobinage dépassée : le relais déconnecte la sortie jusqu'à ce que la température revienne dans les limites autorisées.

• Rétablissement du fonctionnement : Le relais revient automatiquement à l'état de fonctionnement après normalisation des paramètres.

Caractéristiques techniques

• Type de dispositif : relais de surveillance de phase

• Nombre de phases : 3 + N

• Asymétrie : 40% (fixe)

• Protection thermique du bobinage : Oui

• Contacts de sortie : 15-18 (fermé en fonctionnement), 15-16 (fermé en défaut)

• Indication : LED OUT

• Montage : rail DIN

• Fabricant : TENSE (Turquie)

Avantages

• Protection complète du moteur et du câblage

• Fonctionnement stable grâce à une asymétrie fixe de 40%.

• Installation facile sur rail DIN

• Rétablissement automatique du fonctionnement sans intervention de l'opérateur

• Protection fiable dans des conditions industrielles difficiles

Applications typiques

• Moteurs électriques triphasés

• Pompes industrielles

• Compresseurs

• Ventilateurs

• Machines sensibles à la séquence et à la qualité de la tension
