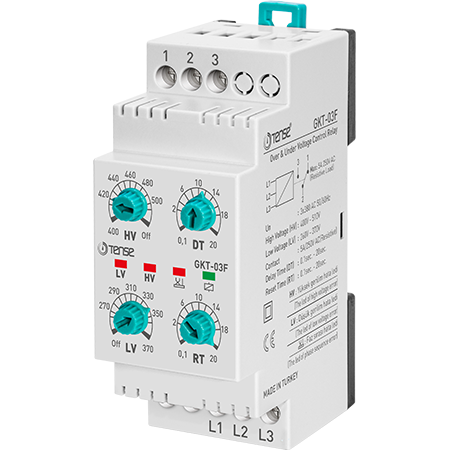

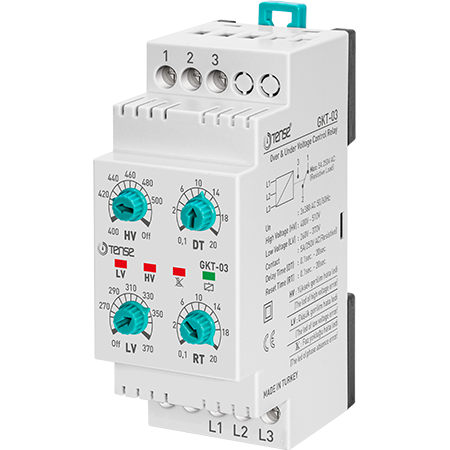

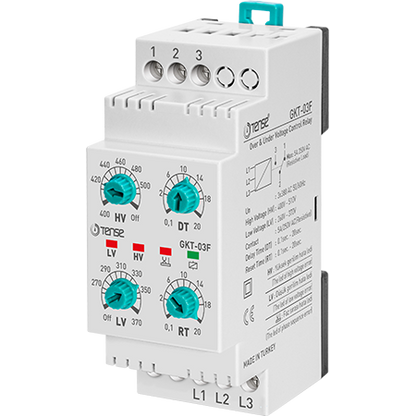

Relais de surveillance/protection triphasé pour le contrôle de la surtension, de la sous-tension, de la séquence et du défaut de phase avec minuterie - GKT-03 / GKT-03F (POWERFUL)

Relais de surveillance de la tension triphasée 5A, 260-410 VAC, sans surveillance du conducteur neutre, avec séquence des phases - TENSE

Relais de surveillance de la tension triphasée avec fonction de surveillance de la sous-tension et de la surtension, temporisation réglable et réinitialisation automatique.

Caractéristiques principales

• Surveillance de surtension (HV ) - si la tension dépasse la valeur définie dans au moins une phase.
  Plage de réglage :

  • GKT-03 : 400-510 V

  • GKT-03F : 400-510 V

• Surveillance de sous-tension (BT) - si la tension tombe en dessous de la valeur définie dans au moins une phase.
  Plage de réglage :

  • GKT-03 : 260-370 V

  • GKT-03F : 260-370 V

• Délai de défaut (DT) - temps de réponse à l'écart de tension par rapport au point de consigne.
  Plage : 0,1-20 s

• Temps de retour (RT) - délai de réouverture du relais après le retour à la normale de la tension.
  Plage : 0,1-20 s

• Redémarrage automatique - l'appareil se remet automatiquement en marche (dans le délai fixé) après normalisation des valeurs.

• Séquence de phase / défaillance de phase - disponible sur les versions GKM-02F et GKT-03F.

• Surveillance de la tension d'alimentation - le relais s'éteint lorsque la tension d'alimentation tombe en dessous de 152 V (GKT-03 / GKT-03F).

• Hystérésis de 3 % pour ramener le relais à l'état de fonctionnement.

• Indication par LED de tous les défauts et de l'état du relais.

• Contact de sortie - contact sec NO + NC, courant maximum 5 A.

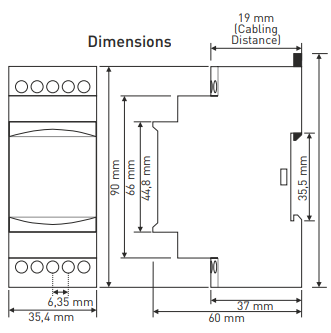

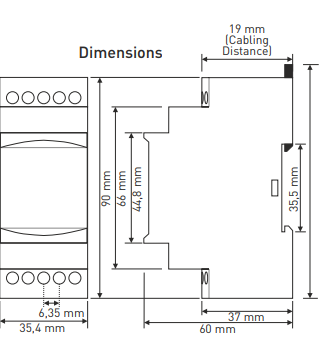

• Montage sur rail DIN, dimensions compactes.

Remarque importante

Ces relais ne sont pas utilisés pour la régulation de la tension.
Ils sont uniquement destinés à protéger et à déconnecter les charges (appareils, équipements) du réseau en cas de :

• surtension,

• sous-tension,

• défaut de phase,

• mauvaise séquence de phases,

• perte du conducteur neutre (pour les modèles concernés).
