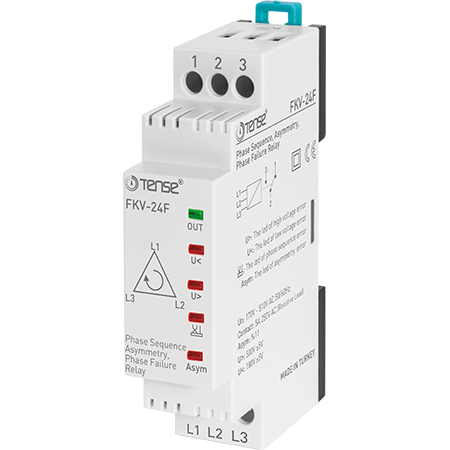

Relais de protection de phase - FKV-24F | TENSE

Les relais de protection de phase de la série FKV sont conçus pour protéger les équipements triphasés, en particulier les moteurs, contre les défauts liés à une valeur de tension incorrecte, à une asymétrie, à une défaillance de phase ou à une séquence de phases incorrecte. Le FKV-24F fonctionne sur une large plage de 180-500 VAC et présente une asymétrie fixe de 11 %.

Il assure un fonctionnement fiable des équipements exigeant une grande précision de puissance et les protège contre les dommages thermiques et mécaniques.

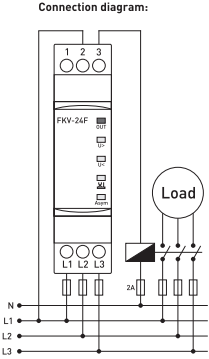

Fonctions et principe de fonctionnement

Asymétrie de tension (11 %)

• Surveille la différence entre les tensions de phase.

• Si l'asymétrie dépasse 11 %, le relais coupe la sortie après environ 1 s et ouvre les contacts NO/COM.

• Lorsque la différence chute de 5 V, le relais considère que la situation est normale et rétablit la sortie après une période de temporisation.

Contrôle de l'ordre des phases

• Ordre des phases correct → la LED OUT est allumée, la sortie est active (NO enclenché).

• Séquence de phase incorrecte → la LED s'éteint et la sortie passe à l'état de défaut.

Protection contre la haute tension (U>)

• Si la tension dépasse 500 V, l'indication de haute tension est activée.

• Si la condition dure plus de 2 s, le relais coupe la sortie.

• Lorsque la tension chute de 5 V en dessous de la limite U>, le relais démarre un compte à rebours avant de reprendre son fonctionnement.

Protection contre la basse tension (U<)

• Si la tension tombe en dessous de 180 V, l'indication de basse tension est activée.

• Si la condition ne se termine pas pendant le délai d'erreur, la sortie s'éteint.

• Lorsque la tension remonte de 5 V au-dessus de U<, le relais réactive la sortie après une période de temporisation.

Indications d'état

• 5 diodes électroluminescentes fournissent des informations sur

  • l'état du relais (OUT)

  • la haute tension (U>)

  • la basse tension (U<)

  • séquence des phases

  • l'asymétrie / le défaut

Caractéristiques principales

• Large plage de tension de fonctionnement : 180-500 VAC

• Asymétrie fixe : 11

• Protection contre :

  • Basse tension

  • Haute tension

  • l'asymétrie

  • les erreurs de séquence de phase

  • les défaillances de phase

• Pas besoin de conducteur neutre

• Réponse rapide aux conditions de défaut (environ 1 s)

• Indication par LED de toutes les fonctions

• Convient aux moteurs, compresseurs, pompes et autres charges triphasées

Paramètres techniques
