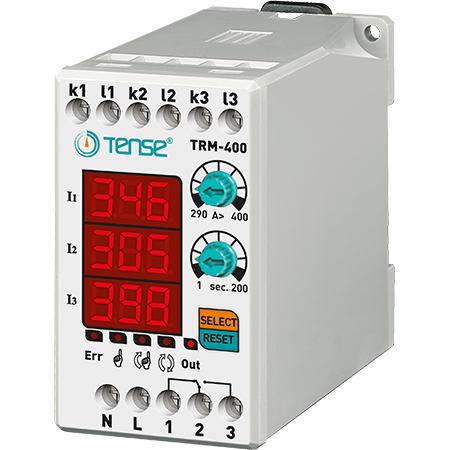

Relais de surintensité numérique avec affichage LED 3×3 chiffres TRM-400

Relais de contrôle/limitation de charge, triphasé, plage 290-400 A, fabricant TENSE (Turquie)

Le relais de surcharge numérique TRM-400 est conçu pour protéger les charges contre les dommages causés par des courants élevés, tout en permettant de contrôler le fonctionnement.

• 290-400 A (valeur de surcharge réglable)
• Temporisation de défaut réglable
• Mode de fonctionnement réglable (automatique, semi-automatique, manuel)

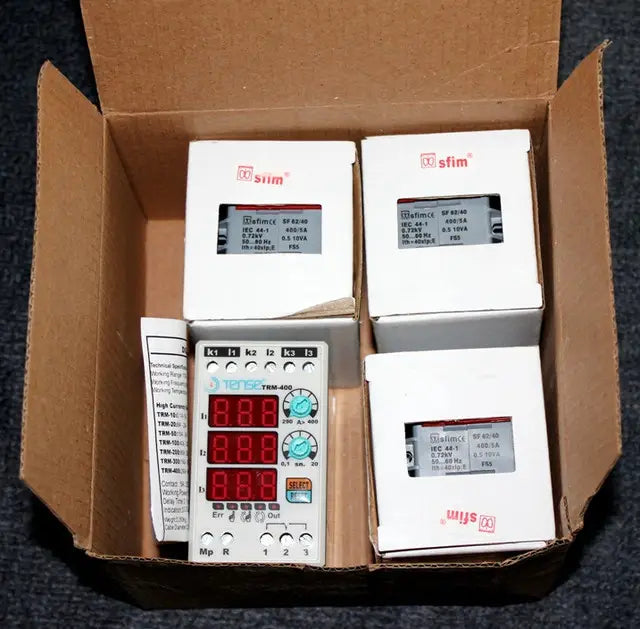

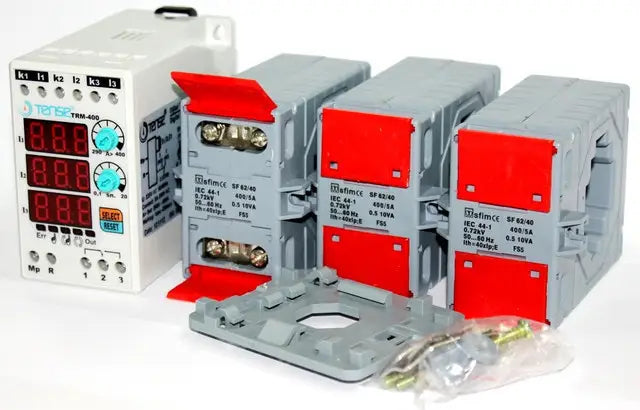

• Lorsque vous achetez un relais de courant TENSE, vous obtenez un appareil prêt à fonctionner - les transformateurs de courant sont inclus.

Utilisation de l'appareil et principe de fonctionnement

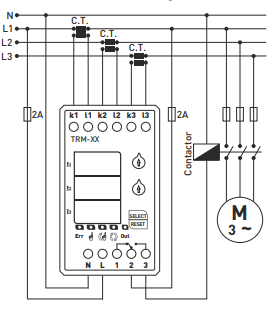

1. Raccordez l'appareil conformément au schéma de câblage joint.
2. Une fois le câblage terminé, branchez l'alimentation électrique. Après la mise sous tension, l'écran affiche les valeurs réglées pendant 5 secondes.
3. Réglez la valeur de surcharge à l'aide du régulateur "A>". La valeur réglée est affichée sur l'écran de gauche.
4. Le régulateur "t" permet de régler la durée de la temporisation. La valeur réglée est également affichée sur l'écran de gauche.

Lorsque l'appareil est mis en marche :

• Le relais se met en marche, le contact de sortie commute sur la borne 3 et l'indicateur OUT s'allume.
• Si le courant dépasse la valeur de surcharge réglée (A>), l'appareil décompte le temps de retard, et le voyant ERR s'allume.
• Une fois le temps programmé écoulé, le relais coupe le contact, passe à la borne 1 et le voyant OUT s'éteint.

Le relais électronique de courant de la série TRM-400 est conçu pour déconnecter automatiquement les consommateurs lorsque les courants maximums autorisés sont dépassés. Il dispose d'une plage de déclenchement programmable et de la possibilité de régler le temps de déclenchement et le temps de déclenchement inverse. Il existe 3 modes de retour à l'état de fonctionnement - MANUEL, SEMI-AUTO, AUTO.

Modes de réinitialisation

• Mode manuel : Pour réinitialiser l'appareil après une surcharge, il faut appuyer sur le bouton de réinitialisation. Dans ce mode, le voyant correspondant s'allume.
• Mode semi-automatique : Permet à l'appareil de réinitialiser automatiquement le système trois fois lorsqu'une surcharge se produit, puis d'attendre une réinitialisation manuelle au prochain défaut. La LED correspondante s'allume.
• Mode automatique : L'appareil permet au système de se réinitialiser automatiquement à chaque fois qu'une erreur de surcharge se produit. Le voyant correspondant s'allume.

Remarque : Pour changer de mode, maintenez la touche SELECT enfoncée pendant 10 secondes. Lorsque le mode est modifié, le voyant correspondant s'allume.

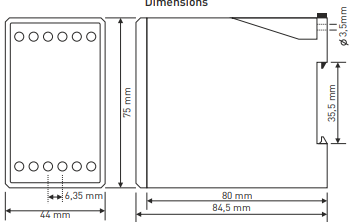

Paramètres techniques

• Tension de fonctionnement : 150-260 VAC
• Fréquence de fonctionnement : 50/60 Hz
• Consommation électrique : <6 VA
• Température de fonctionnement : -20 °C ... +55 °C
• Affichage : 3 × 3 chiffres, 5 LED
• Valeur de surcharge (A>) : 290-400 A
• Temps de retard : 1-200 s
• Type de connexion : connexion par pince
• Contacts : 5 A / 250 V AC (charge active)
• Diamètre du câble : 2,5 mm².
• Poids : max. 250 g
• Montage : sur rail DIN
• Altitude maximale : <2000 m

Note : Les TRM-50, TRM-100, TRM-200 et TRM-300 ne peuvent être utilisés qu'avec les transformateurs de courant inclus dans la livraison.

Le TRM-400 peut être utilisé avec le transformateur de courant 400/5 fourni avec le TRM-400.
