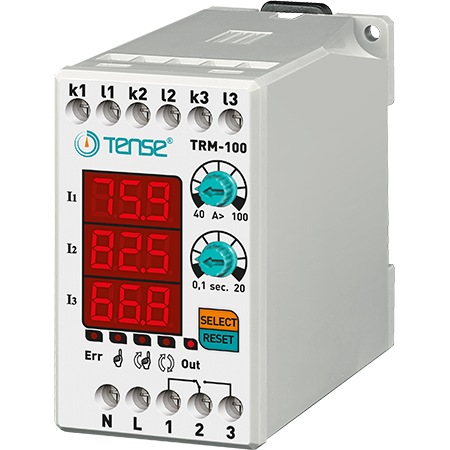

Relais de surintensité numérique avec affichage LED 3×3 chiffres TRM-100

Relais de courant triphasé pour le contrôle/la limitation du courant de charge dans la plage de 40-100 A, fabricant TENSE (Turquie)

Les relais numériques à maximum de courant TRM-100 sont conçus pour protéger les charges contre les dommages causés par des courants élevés, tout en permettant le contrôle du fonctionnement.

- 40-100 A (valeur de surintensité réglable)
- Asymétrie de courant fixe de 50%
- Temporisation de défaut réglable
- Mode de fonctionnement réglable (automatique, semi-automatique, manuel)

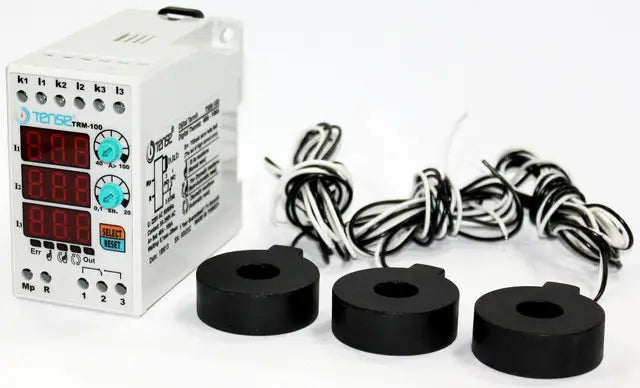

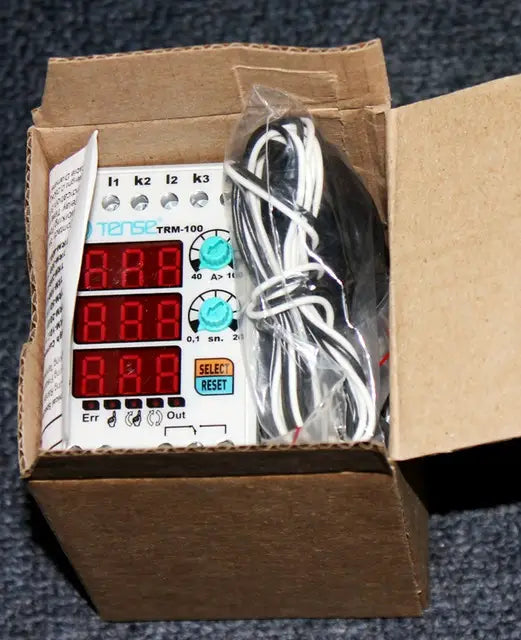

- Lorsque vous achetez un relais de courant TENSE, vous recevez un appareil complet prêt à fonctionner - transformateurs de courant inclus.

Utilisation de l'appareil et principe de fonctionnement

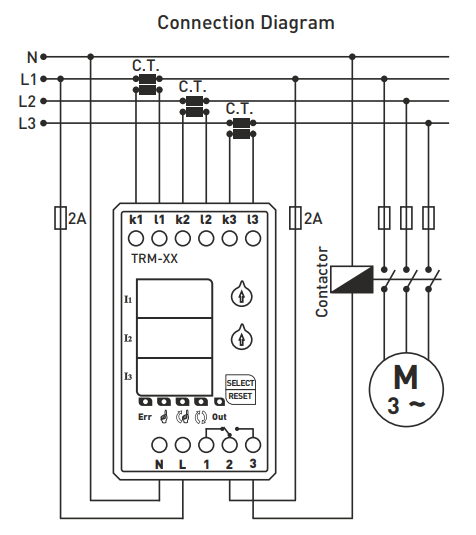

1. Raccorder l'appareil selon le schéma de câblage.
2. Lorsque le câblage est terminé, mettez l'appareil sous tension. Après la mise sous tension, l'écran affiche les valeurs réglées pendant 5 secondes.
3. Utilisez le contrôleur "A>" pour régler la valeur de la surintensité. La valeur réglée est affichée sur l'écran de gauche.
4. Le régulateur "t" permet de régler la durée de la temporisation. La valeur réglée est également affichée sur l'écran de gauche.

Lorsque l'appareil est mis sous tension :
- Le relais s'active, le contact de sortie bascule sur la borne 3 et le voyant OUT s'allume.
- Si le courant dépasse la valeur de surintensité réglée (A>), l'appareil commence à décompter la temporisation et le voyant ERR s'allume.
- Une fois le temps écoulé, le relais s'éteint, le contact bascule sur la borne 1 et le voyant OUT s'éteint.

Description de l'appareil

Le relais électronique de courant de la série TRM-100 est conçu pour déconnecter automatiquement les appareils lorsque le courant maximum autorisé est dépassé.
Il permet de régler le courant de commutation, le temps de retard et le temps de retour.
Trois programmes sont disponibles pour le retour au mode "travail" - MANUEL, SEMI-AUTOMATIQUE et AUTOMATIQUE.

Modes de réinitialisation :

- Mode manuel : Après un défaut de surintensité, l'appareil doit être réinitialisé en appuyant sur le bouton de réinitialisation. Dans ce mode, la LED appropriée est allumée.
- Mode semi-automatique : le système se réinitialise automatiquement trois fois après un défaut de surintensité, puis attend une réinitialisation manuelle au prochain défaut. Dans ce mode, la LED correspondante est allumée.
- Mode automatique : le système se réinitialise automatiquement après chaque défaut de surintensité. Dans ce mode, la LED correspondante est allumée.

Remarque : Pour changer de mode, maintenez la touche SELECT enfoncée pendant 10 secondes. Lorsque le mode est modifié, l'indicateur LED correspondant s'allume.

Asymétrie 50 % (fixe)

Si la différence entre le plus grand et le plus petit courant de phase dépasse 50 %, l'appareil entre en mode de défaut d'asymétrie dans les 2 secondes.
(Cela permet d'éviter d'endommager le système en cas de perte d'une phase pendant le fonctionnement du moteur).

Pendant un défaut d'asymétrie :
- Le groupe d'affichage des deux phases à l'origine du défaut clignote et l'indicateur ERR s'allume.
- Pour quitter le mode défaut, l'appareil doit être réinitialisé manuellement.

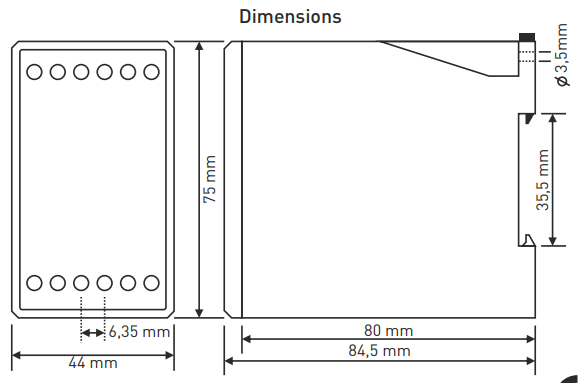

Paramètres techniques :

- Tension de fonctionnement : 150-260 VAC.
- Fréquence de fonctionnement : 50/60 Hz
- Consommation électrique : < 6 VA
- Température de fonctionnement : -20 °C à +55 °C
- Affichage : 3x3 chiffres, 5 LED
- Réglage de la surintensité (A>) : 40-100 A
- Temps de retard : 0,1 s - 20 s
- Type de connexion : terminal
- Contacts : 5 A / 250 V AC (charge active)
- Diamètre du câble : 2,5 mm².
- Poids : max. 250 g
- Montage : sur rail DIN
- Altitude de fonctionnement : < 2000 m

Remarque : les TRM-50, TRM-100, TRM-200 et TRM-300 ne peuvent être utilisés qu'avec les transformateurs de courant fournis.
Le TRM-400 peut être utilisé avec le transformateur de courant 400/5 fourni avec le TRM-400.
