Relais de contrôle de phase FKV-11 | TENSE

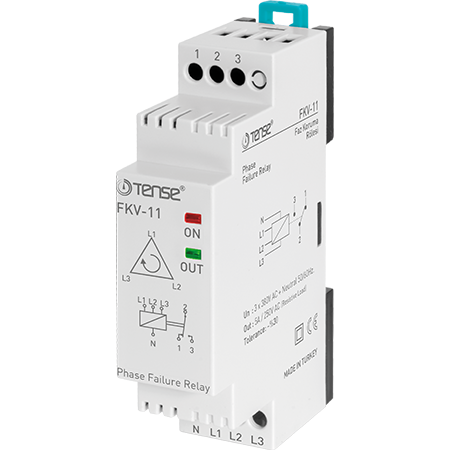

Le relais de contrôle de phase FKV-11 est conçu pour protéger les équipements triphasés contre les principaux défauts du réseau électrique, en particulier le brouillage de phase (inversion de phase), la défaillance de phase et l'asymétrie de phase. Le relais assure un fonctionnement fiable des moteurs électriques, des pompes, des compresseurs et d'autres équipements triphasés.

Le modèle présente une asymétrie fixe de 30 % et est conçu pour être installé sur un simple rail DIN.

Fonctionnement du relais FKV-11 (algorithme de fonctionnement)

Fonctionnement normal

• Les trois tensions de phase sont présentes.

• Les phases sont connectées dans le bon ordre.

• La tension se situe dans la plage autorisée.

• Les contacts 2-3 sont commutés, LED OUT → sortie active.

Asymétrie ou écart de tension

• Si la tension d'une phase varie de plus de 30 %, ou si la somme des variations de valeur multidirectionnelles dépasse cette limite :

  • la LED ASM (indication d'asymétrie) s'allume,

  • les contacts 2-3 se déconnectent,

  • les contacts 1-2 s'activent,

  • la LED OUT s'éteint.

Retour à la normale

• Si la tension revient dans la plage autorisée,

• le relais réactive la sortie et les contacts redeviennent 2-3 fermés.

Principales caractéristiques et avantages

• Protection contre :

  • Défaut de phase,

  • séquence de phases incorrecte,

  • asymétrie de phase (fixe 30%).

• Indication visuelle de l'état par LED (OUT / ASM).

• Réponse rapide aux défauts du réseau.

• Conception compacte - seulement 22,5 mm de large.

• Montage simple sur rail DIN.

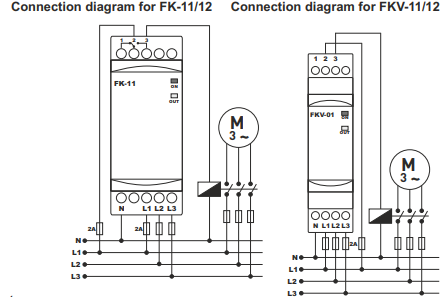

Paramètres techniques

Dimensions de l'appareil

• Longueur : 85 mm

• Hauteur : 77,6 mm

• Largeur : 22,5 mm
