Relais pour le contrôle du niveau d'eau dans les chaudières et les générateurs de vapeur

Description du produit

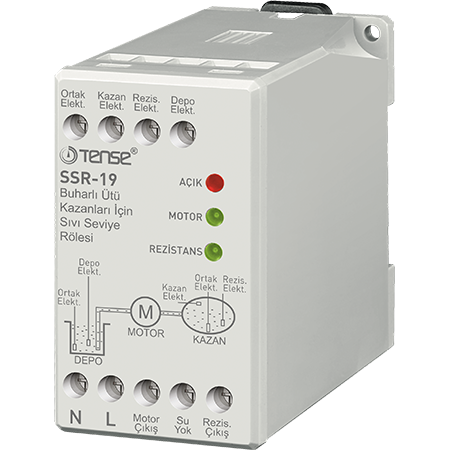

Le relais de contrôle du niveau d'eau est conçu pour être utilisé dans les chaudières, les générateurs de vapeur et les systèmes de chauffage à eau où il assure l'arrêt automatique du système de chauffage électrique lorsque le réservoir ne contient pas suffisamment d'eau.
Il empêche le chauffage de fonctionner "à sec", protégeant ainsi l'équipement et prolongeant sa durée de vie.

Le dispositif fonctionne avec deux systèmes de capacité indépendants - TANK (puits/réservoir) et BOILER (chaudière/chauffage).

Fonctions de l'équipement

Contrôle du niveau du réservoir (TANK)

• Tant que le niveau d'eau est supérieur à l'électrode TANK, la pompe fonctionne (l'indicateur de "fonctionnement du moteur" est allumé).

• Si le niveau d'eau descend en dessous de l'électrode TANK, la pompe s'arrête.

Contrôle du niveau de la chaudière/du chauffage (BOILER)

• Lorsque le niveau de la sonde BOILER est atteint, la pompe s'arrête - le réservoir est plein.

• Si le niveau dans la chaudière descend en dessous de l'électrode BOILER, un délai de 10 secondes est déclenché, après quoi la pompe se met automatiquement en marche et remplit le réservoir d'eau.

Régulation du chauffage électrique de l'eau (RES Elect)

• Lorsque le niveau d'eau dans la chaudière atteint le niveau RES Elect, le chauffage se met en marche (voyant éteint).

• Si le niveau descend en dessous du RES Elect, le chauffage s'arrête et le témoin lumineux s'allume.

Cette fonction protège le chauffe-eau d'une surchauffe ou d'une destruction lorsque le réservoir est vide.

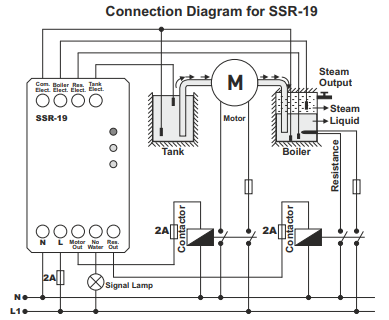

Câblage (vue d'ensemble)

• Com Elect - électrode commune (doit être connectée au corps métallique du réservoir/de la chaudière ; si elle n'est pas conductrice, utiliser une électrode séparée)

• Tank Elect - électrode de niveau du puits/réservoir

• Boiler Elect - électrode de niveau de la chaudière

• Res Elect - électrode pour le contrôle du chauffage

• Res Out - sortie pour le raccordement du chauffage

• Water Not - sortie pour le voyant de signalisation (pas d'eau)

Remarque importante

• Les électrodes ne sont pas incluses dans l'emballage - elles doivent être commandées séparément.

• Nous recommandons également d'acheter 3 disjoncteurs de 2 A pour protéger les circuits d'entrée et de sortie.

• Câbler le relais exactement selon le schéma du fabricant.

• Si le réceptacle n'est pas conducteur, il faut utiliser une électrode commune spéciale.

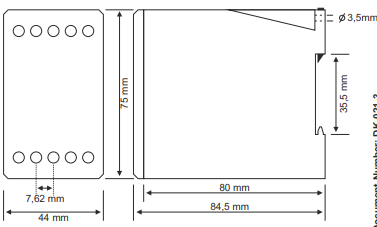

Paramètres techniques

• Tension nominale : 220 V AC

• Plage de tension de fonctionnement : 90-110 %.

• Fréquence : 50/60 Hz

• Consommation électrique : < 3 VA

• Température de fonctionnement : -40...+50 °C

• Connexion : bornes à vis

• Montage : rail DIN ou panneau de montage

• Relais pour le contrôle du niveau d'eau

• Documentation / schéma de câblage
  (électrodes non incluses)
