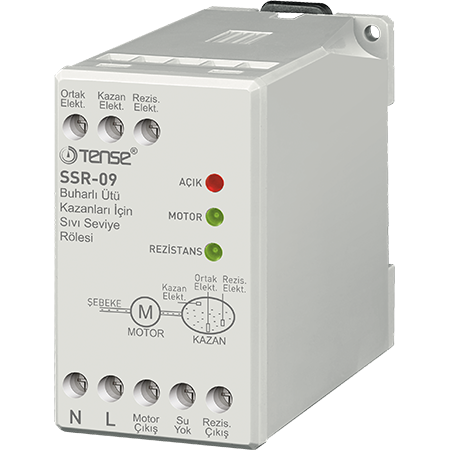

Relais de contrôle du niveau d'eau pour un réservoir avec protection du chauffage - Tense SSR-09

Description du produit

Le relais SSR-09 de Tense est un appareil moderne conçu pour le contrôle automatique du niveau d'eau dans les chaudières, les réservoirs de stockage et les chauffe-eau.
Il assure une alimentation fiable en eau, un arrêt opportun de la pompe et, surtout, une protection efficace de l'élément chauffant électrique contre le fonctionnement à sec.

L'appareil utilise des électrodes capacitives pour contrôler le niveau d'eau et commande automatiquement la pompe et le chauffage en fonction de la situation actuelle dans le réservoir.

Principaux avantages

• Protection contre le fonctionnement à sec de la chaudière et de l'élément chauffant - prolonge la durée de vie de l'équipement.

• Contrôle automatique du niveau d'eau: la pompe se met en marche lorsque le niveau d'eau est bas et s'arrête lorsqu'il atteint le niveau supérieur.

• Protection du chauffe-eau: si le chauffe-eau ne contient pas d'eau, l'appareil bloque immédiatement son alimentation électrique.

• Indication par LED du fonctionnement de la pompe et de l'élément chauffant pour un contrôle aisé de l'état.

• Installation facile - montage sur rail DIN, bornes à vis transparentes.

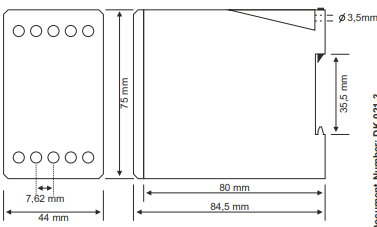

• Dimensions compactes, faible consommation.

• Large plage de tension de fonctionnement de 170-260 VAC - fonctionnement stable même en cas de fluctuations de l'alimentation.

Principe de fonctionnement

Le SSR-09 fonctionne avec deux électrodes situées dans le réservoir :

1. Électrode inférieure (niveau minimum)

   • Si le niveau d'eau descend en dessous de cette électrode, le relais active la pompe et commence à pomper l'eau.

2. L'électrode supérieure (niveau max.)

   • Lorsque le niveau supérieur est atteint, le relais arrête automatiquement la pompe.

3. Électrode de protection au niveau de l'élément chauffant

   • S'il n'y a pas d'eau dans l'élément chauffant, le relais coupe l'alimentation de l'élément chauffant et empêche la surchauffe.

Cette logique intelligente garantit un fonctionnement sûr et économique de l'ensemble du système.

Utilisation

• Chaudières électriques et chauffe-eau à accumulation

• Systèmes de chauffage avec ballon

• Réservoirs de stockage d'eau domestique et industrielle

• Systèmes d'adduction d'eau et de pompage

• Réservoirs d'eau potable ou domestique

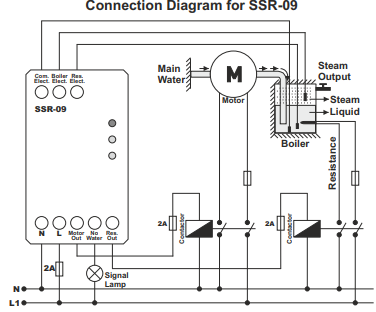

Installation et raccordement

• Montage sur rail DIN standard dans l'armoire.

• Raccordement par bornes à vis.

• Les électrodes doivent être installées dans le réservoir aux niveaux requis.

• Pour un fonctionnement stable, le fabricant recommande l'utilisation de conducteurs de 2,5 mm² minimum.

Note : Les électrodes (sondes de niveau) ne sont pas incluses et doivent être commandées séparément.
