Relais à mémoire bistable / Relais Start-Stop, impulsion / Commutateur d'impulsion

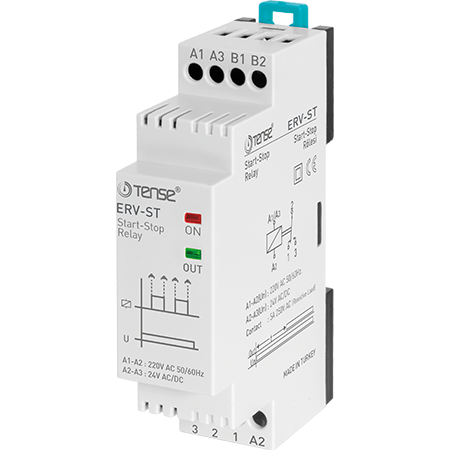

TENSE Relais électronique bistable à impulsions (relais marche-arrêt/mémoire), 150-260 V AC

Le relais d'impulsion électronique bistable de TENSE (Turquie) permet de contrôler l'éclairage ou d'autres dispositifs à partir d'un nombre quelconque d'emplacements à l'aide de boutons-poussoirs connectés en parallèle. Il est idéal pour les installations domestiques, les bâtiments commerciaux et les systèmes industriels où une commande d'impulsion simple est nécessaire sans utiliser de commutateurs d'escalier ou de barres transversales conventionnels.

Description et caractéristiques

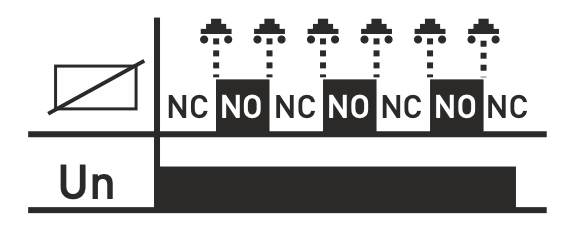

Le relais permet d'allumer ou d'éteindre l'appareil sur la base d'une brève impulsion provenant d'un bouton momentané (sonnette). Un mécanisme bistable interne garantit que le relais change d'état après la pression du bouton et reste dans cet état jusqu'à l'impulsion suivante. Cela permet un contrôle simple et fiable par un ou plusieurs contrôleurs en parallèle.

Un grand avantage de ce modèle est la sécurité accrue - il n'est pas nécessaire d'alimenter l'entrée du bouton-poussoir avec une tension secteur de 220/230 V. Un simple court-circuit de l'entrée du bouton-poussoir suffit. Un simple court-circuit des contacts du bouton suffit, ce qui ne met pas l'utilisateur en danger et ne nécessite pas l'utilisation de fils sous tension au point de contrôle.

Avantages et caractéristiques

Fonctionnement sûr sans haute tension au niveau des boutons
Les entrées de commande fonctionnent uniquement selon le principe du circuit fermé, ce qui élimine le risque de choc électrique.

Commande à partir d'un nombre illimité d'emplacements
La connexion en parallèle d'un nombre illimité de boutons permet de remplacer les systèmes de croix et d'interrupteurs et de simplifier considérablement le câblage.

Économie de câblage
La connexion parallèle à deux fils des boutons élimine le besoin de combinaisons complexes d'interrupteurs.

Taille compacte - 1 module
Le relais ne prend pas beaucoup de place et est facile à installer dans n'importe quel panneau de contrôle domestique ou industriel.

Montage sur rail DIN 35 mm
Permet un montage rapide et standardisé dans les tableaux de distribution.

Caractéristiques techniques

• Type : relais électronique bistable à impulsion

• Fonction : marche-arrêt, relais de mémoire

• Alimentation : 150-260 V AC, 50/60 Hz

• Commande : boutons-poussoirs momentanés (commutation par impulsion)

• Contact : 1contact de commutation (NO/NC)

• Montage : rail DIN 35 mm

• Largeur : 1 module
