Description détaillée - Régulateur de température à panneau DT48-EM, PID & On/Off

Description du produit

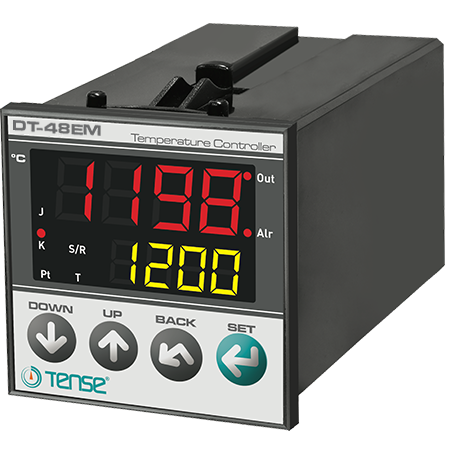

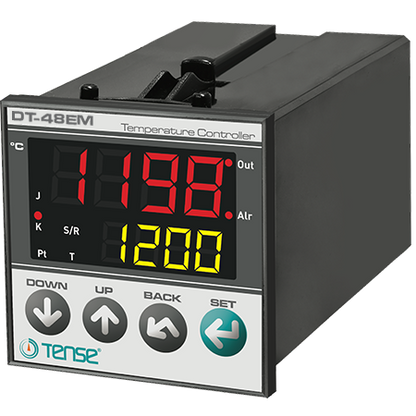

Le régulateur de température DT48-EM est un régulateur à canal unique conçu pour le chauffage avec une entrée universelle. Il prend en charge les sondes à résistance Pt100 et les thermocouples J, K, T, R, S.
Il est doté d'un écran à deux lignes, très lisible :

• Ligne rouge supérieure - chiffres de 9 mm

• Ligne inférieure jaune - chiffres de 7 mm

Le contrôleur n'est pas adapté à la régulation du refroidissement.

Sorties

• Relais SPDT 2A / 250 VAC pour charge résistive

• Sortie numérique 12 VDC / 20 mA Max. pour relais SSR

Paramètres mécaniques

• Dimensions : 48 × 48 × 90 mm

• Trou de montage : 46 × 46 mm

• Alimentation électrique : 230 VAC

Applications typiques

Contrôle de la température dans l'industrie :

• Machines et équipements de l'industrie légère

• Usines de transformation des aliments

• procédés thermiques

• petits fours

• automatisation d'unités technologiques

Fonctions et caractéristiques du régulateur

• Régulateur de température PID

• Réglage automatique des paramètres PID

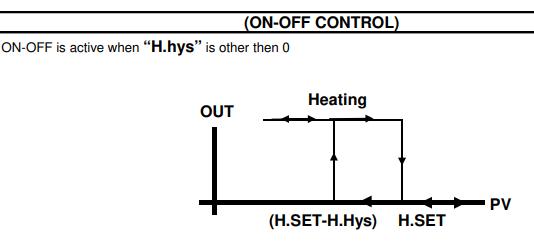

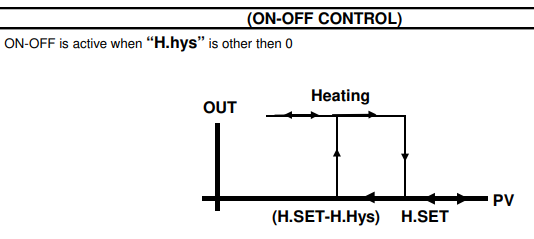

• Type de régulation sélectionnable : P, PI, PD, PID, ON/OFF

• Mode rampe de démarrage

• Fonction anti-windup en PID/PI

• Limites supérieure et inférieure SET réglables

• Affichage simultané des valeurs Sv (souhaitée) et Pv (réelle)

• Compensation de la soudure froide (T/C)

• Compensation de la résistance de ligne (Pt100)

• Conversion linéaire selon les tables °C/mV et °C/Ohm

• Fonction d'offset pour décaler les valeurs sur l'ensemble de la plage

• Protection des réglages par mot de passe

• Haute précision de mesure

• Mémoire EEPROM pour le stockage des paramètres

• Connexion facile grâce aux connecteurs 5.08

• Alimentation électrique 230 VAC

Recommandations d'installation

Lors de la commande, il est recommandé d'acheter :

• Capteur de température TK

• 2 disjoncteurs 2A pour la protection des canaux d'entrée et de sortie

Echelle de mesure pour DT48-EM TENSE
