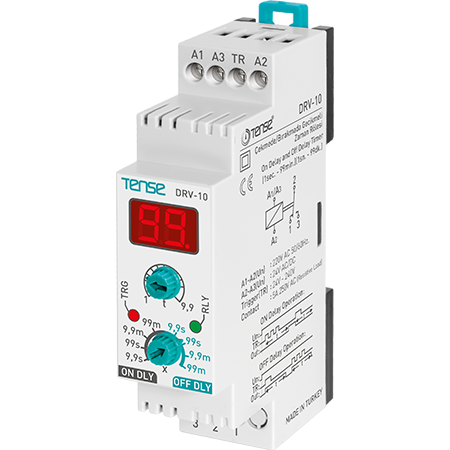

Relais temporisé numérique DRV-10 avec temporisation marche/arrêt, affichage et signal de commande

Le relais temporisé numérique DRV-10 est un dispositif universel pour la commande temporisée d'équipements électriques. Il permet de régler la temporisation ON ou OFF dans une plage allant jusqu'à 99 minutes. Le relais est déclenché par un signal de commande sur l'entrée TR et convient aux applications domestiques, commerciales et industrielles nécessitant une temporisation précise.

Le relais est doté d'un affichage numérique clair, d'une indication d'état par LED et d'une alimentation universelle 230 V AC/DC ou 24 V AC/VDC. Grâce à sa conception étroite, il n'occupe qu'un minimum d'espace dans le rack.

Fonctions et caractéristiques

Affichage numérique
Permet de configurer et de surveiller facilement le compte à rebours. Affiche le temps en secondes ou en minutes selon le mode sélectionné.

Deux modes de fonctionnement - ON Delay et OFF Delay
Le relais peut être utilisé pour retarder l'allumage ou l'extinction de l'appareil en fonction d'un signal de commande.

Commutation par l'entrée TR
Les fonctions de temporisation sont activées par le front montant du signal à l'entrée TR (TRG).

Indication par LED
Deux LED indiquent l'état de l'alimentation électrique et l'état de la bobine du relais.

Alimentation universelle
- 230 V AC/DC (bornes A1-A2)
- 24 V AC/VDC (bornes A2-A3)

Montage facile sur rail DIN
La conception compacte (23 mm de large) permet un placement même dans les petites armoires. Protection IP20.

Paramètres techniques

• Plage de temps : 1 s - 99 min

• Contact : 1× commutation NO/NC, 5 A / 250 V AC

• Indication par LED : alimentation, bobine de relais

• Alimentation :
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Montage : rail DIN 35 mm

• Protection : IP20

• Dimensions : 90 × 23 × 58 mm

Applications

Le relais convient pour :

• la commutation retardée de ventilateurs (toilettes, salle de bains), l'éclairage

• la commande de démarrage de moteurs

• la commutation retardée de contacteurs

• Processus temporisés dans les applications domestiques et industrielles

Lorsqu'un signal est appliqué, la temporisation est activée selon le mode sélectionné. Le compte à rebours est visible sur l'écran.

Description du fonctionnement

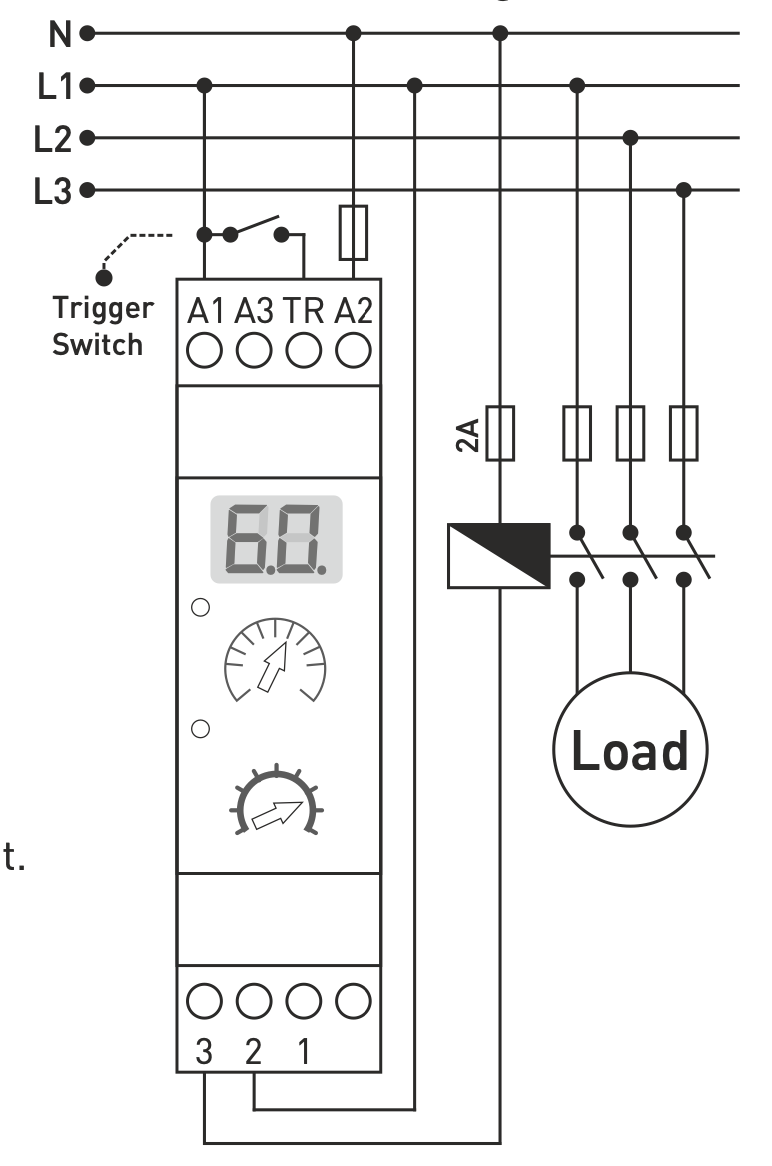

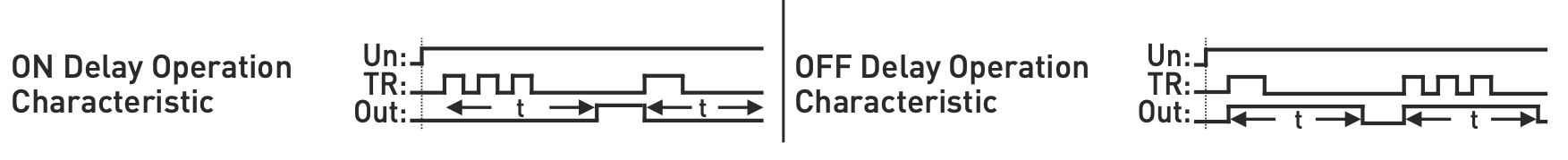

ON Delay - mise en marche différée

• Après le front montant du signal à l'entrée TR, le compte à rebours du temps programmé commence.

• Une fois le temps écoulé, le contact NO du relais s'enclenche.

• Le relais reste activé jusqu'au prochain front montant du signal à l'entrée TRG.

• L'écran affiche le compte à rebours jusqu'à la mise sous tension.

Délai de désactivation

• Après le front montant du signal, le relais s'active immédiatement.

• Le relais reste en état de marche pendant la durée définie par la minuterie.

• L'afficheur indique le compte à rebours jusqu'au déclenchement.
