Le relais de surveillance/protection triphasé surveille les défaillances de phase/asymétrie/tension.

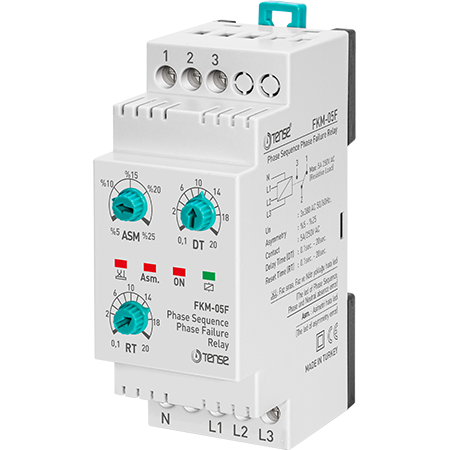

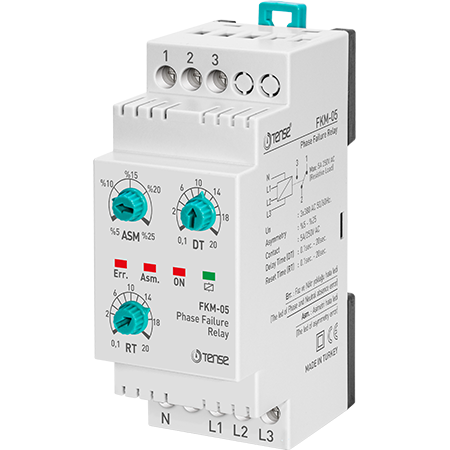

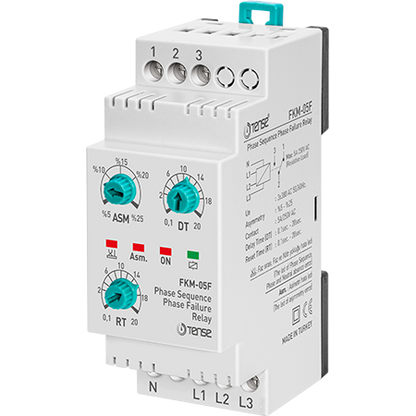

Relais à microprocesseur FKM-05/05F pour le contrôle et la séquence des phases, pour la protection des moteurs électriques triphasés, 5 A, 140-300 V AC, 5-25 % d'asymétrie, sans neutre - TENSE

Le relais de protection de phase avec réglage de l'asymétrie est conçu pour protéger les moteurs triphasés sensibles aux variations de l'asymétrie de la tension de ligne.
Plage de tension interphasée de l'appareil : 140-300 V.

Principe de fonctionnement et réglage

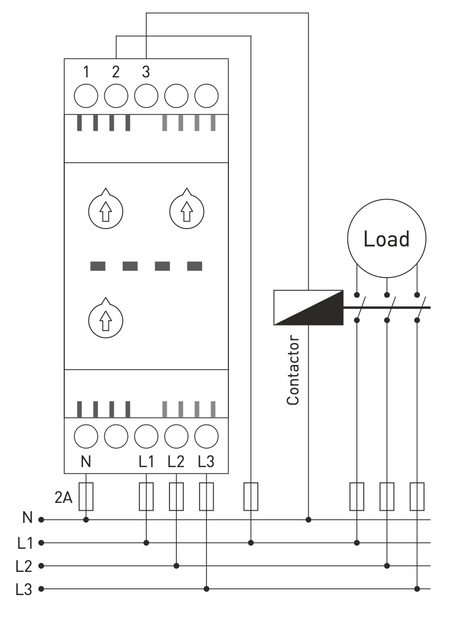

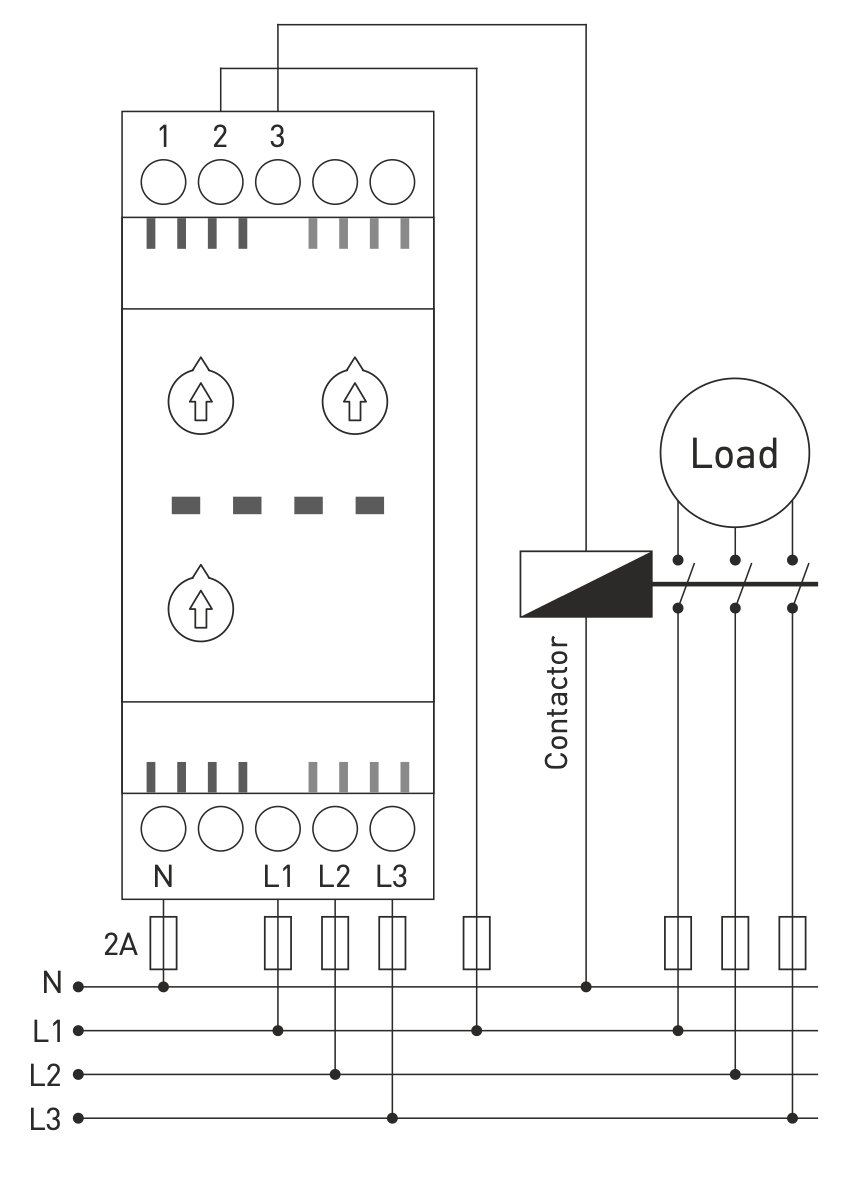

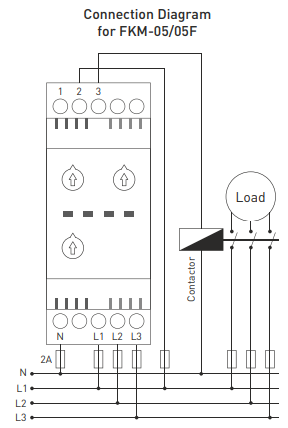

Connecter le relais selon le schéma et régler les paramètres d'asymétrie, la temporisation de défaut et le temps de réarmement en fonction des valeurs de fonctionnement de la tension de charge.
A l'état de fonctionnement, pour des valeurs de tension normales correspondant à l'asymétrie réglée, le relais est actif et la LED d'indication s'allume.

Pour les modèles avec séquence de phase, il est nécessaire de s'assurer que la séquence de phase est correcte.

Si l'asymétrie dépasse la valeur réglée, l'indicateur de défaut d'asymétrie (Asm.) s'allume et le relais s'arrête après le délai réglé (DT).
Lorsque la tension revient à des valeurs normales, le relais attend le temps de réarmement (RT) et reprend son fonctionnement.

Formule de calcul de l'asymétrie

Asymétrie = ((Tension maximale - Tension minimale) / Tension maximale) × 100

Exemple :
((245 - 200) / 245) × 100 = 18,3 %.

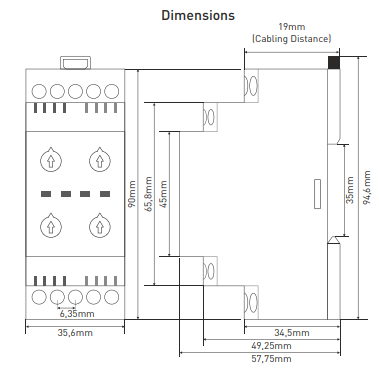

Paramètres techniques

• Tension de fonctionnement : 3×380 V AC, 50/60 Hz

• Tension auxiliaire nominale : 220 V CA, 50/60 Hz (FKM-05 / 05F)

• Plage d'asymétrie : 5-25 %

• Temps de retard (DT) : 0,1-20 s

• Temps de réinitialisation (RT) : 0,1-20 s

• Consommation électrique : < 6 VA

• Température de fonctionnement : -20 °C à +55 °C

• Indication : 4 LED

• Montage : sur rail DIN

• Poids : 0,210 kg

• Contact de commutation : 5 A / 250 V AC (charge résistive)

• Altitude de travail : jusqu'à 2000 m

• Section du câble : 2,5 mm².
