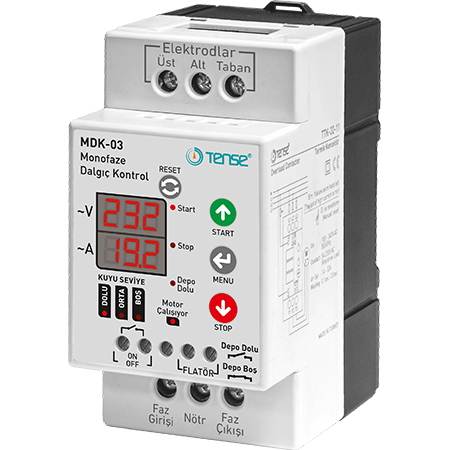

TENSE MDK-03 contrôleur de pompe submersible monophasée, 150-270 V AC, 30 A

Description du produit

L'unité de contrôle TENSE MDK-03 est conçue pour protéger et contrôler les pompes submersibles monophasées jusqu'à 4 kW.
Elle offre une protection contre :

• la surtension et la sous-tension

• la surintensité et la surcharge de la pompe

• le manque d'eau dans le puits ou le forage

Les fonctions intégrées permettent de surveiller le niveau du réservoir, de régler les délais, de contrôler l'intervalle de démarrage et de mettre la pompe en marche ou à l'arrêt à distance.

Caractéristiques principales

• Alimentation électrique monophasée : 150-270 VAC, 50 Hz

• Courant maximal : 30 A

• Commande par microprocesseur avec affichage LED de la tension, du courant et de l'état des électrodes

• Fonctions de protection : surtension, sous-tension, surintensité, sous-courant, contrôle du niveau d'eau

• Paramètres de fonctionnement réglables : P1-P12 (par exemple, tension, courant, délai de réponse, intervalles de démarrage, nombre de réinitialisations automatiques, délai du capteur supérieur)

• Modes de fonctionnement : START / STOP

• Mémoire du dernier état de l'appareil avant l'arrêt

• Indication de l'immersion de l'électrode dans l'eau (supérieur - affichage rouge, inférieur - affichage jaune)

Paramètres techniques

• Tension de fonctionnement : 150-270 V AC

• Fréquence : 50 Hz

• Plage de courant : 1-30 A

• Consommation électrique : < 6 W

• Sensibilité aux liquides : < 50 kΩ

• Classe de protection : IP20

• Température de fonctionnement : -20 °C à +55 °C

• Section de câble : Max. 10 mm² (alimentation), électrodes jusqu'à 2,5 mm².

• Poids : 0,25 kg

• Altitude d'installation : < 2000 m

Application : Protection des pompes immergées contre la sécheresse

• Protection des pompes submersibles contre le fonctionnement à sec et la surcharge

• Contrôle du niveau d'eau dans les puits et les réservoirs

• Surveillance en temps réel de la tension et du courant

• Activation et désactivation de la pompe à distance

Remarques importantes

• Les électrodes / capteurs de niveau d'eau ne sont pas inclus - ils doivent être commandés séparément.

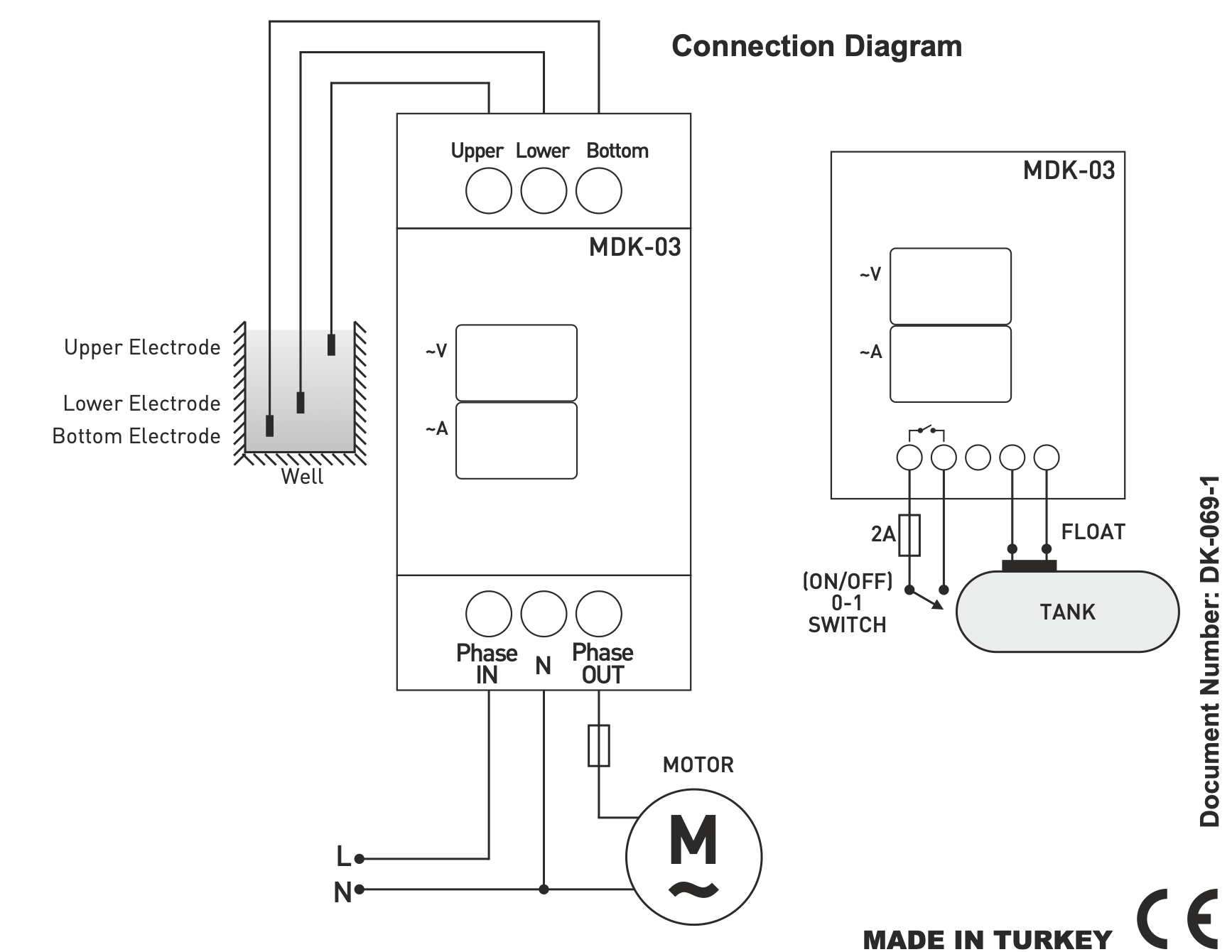

• Le contrôleur doit être raccordé conformément au schéma du fabricant.

• Le liquide ne doit pas être inflammable ou explosif

• La température de l'installation doit être > 0 °C

• La pompe doit être mise à la terre

• Le câblage correct des entrées pour le relais de niveau et le commutateur à distance est nécessaire pour le bon fonctionnement de l'appareil.
