Groupe de commutateurs 0-1-2-3-4-5-6-7 commutateur à came étagée

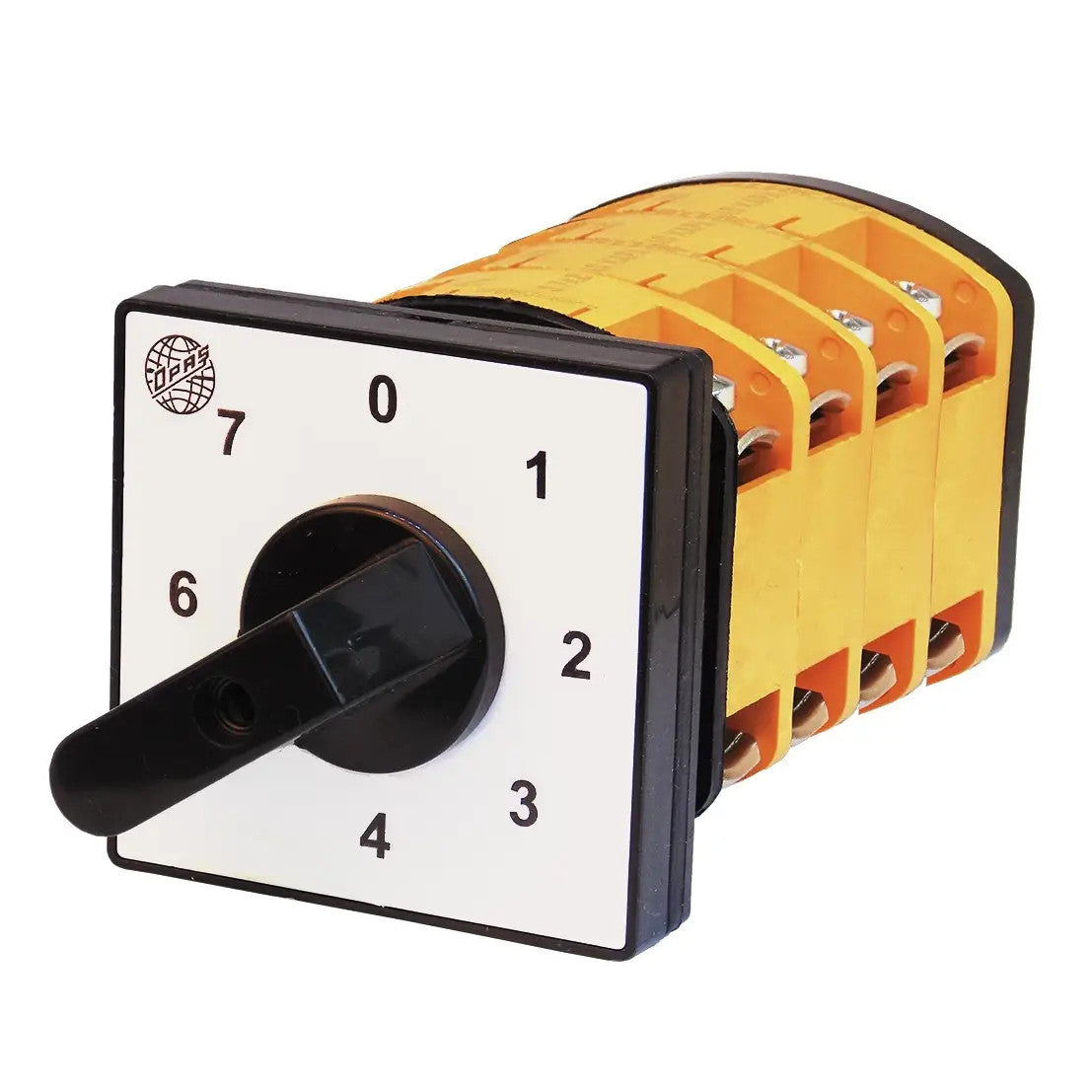

Commutateur pas à pas de paquet de cames rotatives groupe 0-1-2-3-4-5-6-7, YPT117K, fabricant OPAŞ (Turquie)

Les interrupteurs de groupe sont conçus pour la commutation manuelle de circuits basse tension. Ils sont utilisés pour réaliser des circuits principaux et des circuits de commande, pour mettre en marche et arrêter des moteurs électriques et d'autres dispositifs de faible puissance. Cette série d'interrupteurs se distingue par sa taille compacte et sa grande résistance électrique et mécanique.

L'interrupteur de groupe permet de commuter progressivement les différents étages tout en conservant les étages précédents déjà commutés. Adapté, par exemple, au raccordement de trois radiateurs de 1 kW, la commutation séquentielle permet de créer une puissance de chauffage de 1 kW, 2 kW, 3 kW ... jusqu'à 7 kW.

Caractéristiques principales

• Commutateur à came rotative pour circuits basse tension

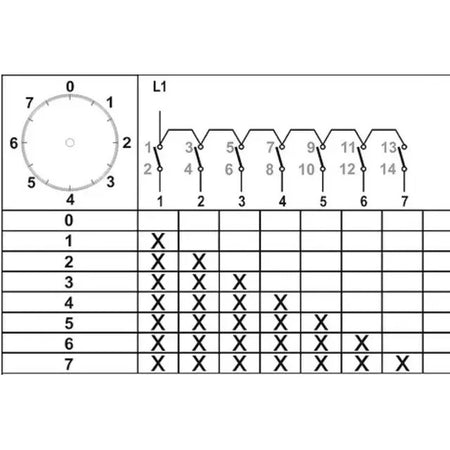

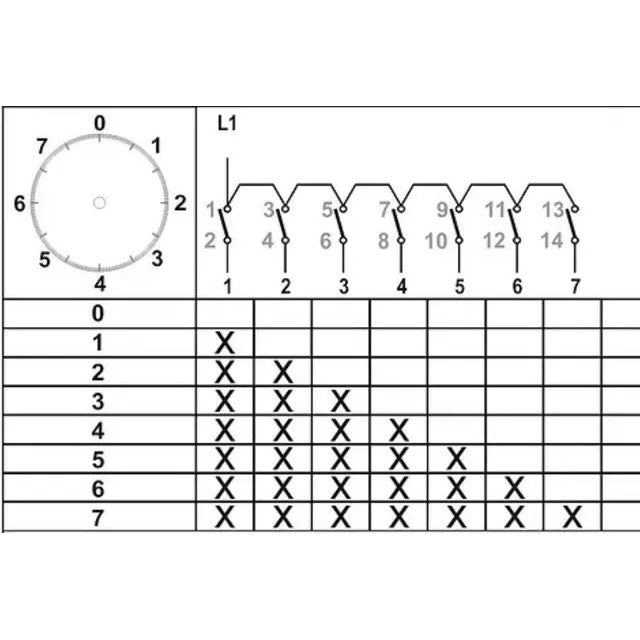

• Schéma multipositions 0-1-2-3-4-5-6-7

• Commutation séquentielle des étages de puissance

• Conception intégrée

• Convient aux applications monophasées

Paramètres techniques

• Conception : à came

• Type de dispositif : commutateur rotatif

• Schéma de commutation : 0-1-2-3-4-5-6-7

• Nombre de pôles : 1

• Nombre de phases : 1

• Blocage : non

• Degré de protection : IP20

• Température de fonctionnement : -30 à +55 °C

• Courants nominaux : 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Utilisation

• Commutation séquentielle d'éléments chauffants

• Commutation de plusieurs modes de fonctionnement de l'appareil

• Contrôle de la puissance de chauffage

• Circuits de commande basse tension monophasés
