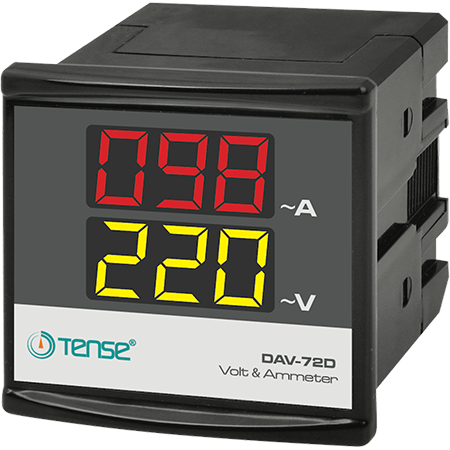

Multimètre numérique de panneau 72x72 mm - TENSE (DAV-72D)

Description du produit :
Le DAV-72D est un voltmètre-ampèremètre numérique combiné monophasé, conçu pour surveiller en continu la tension alternative entre la phase et le conducteur neutre et le courant de charge absorbé, mesuré par un transformateur de courant externe (CT-120, inclus). L'instrument est adapté aux tableaux électriques, aux usines de fabrication et aux systèmes de distribution ou de surveillance de l'énergie.

Principe de fonctionnement et d'utilisation :

• Raccordement au conducteur de phase et au conducteur neutre à mesurer via les bornes de mesure de tension.

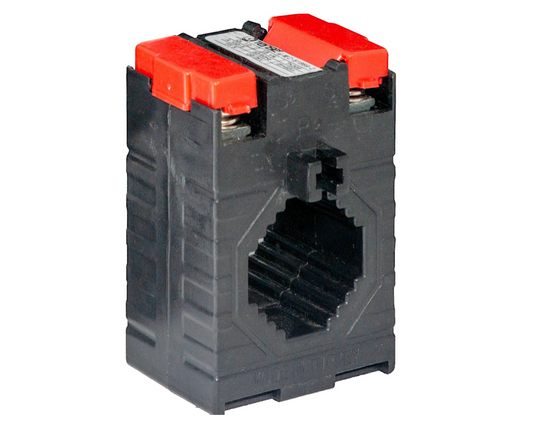

• Mesure du courant par l'intermédiaire d'un transformateur de courant externe CT-120, dont les conducteurs secondaires se connectent aux bornes K et L situées à l'arrière de l'appareil.

• Lorsque l'appareil est sous tension, l'affichage suivant apparaît :

  • Tension de phase réelle (V)

  • le courant de charge (A)

Installation et configuration :

• Montage sur le panneau avant (découpe 68 × 68 mm)

• Câblage du CT-120 comme indiqué sur le schéma, le fil de charge passant par le transformateur.

• Ne pas utiliser d'autres transformateurs de courant - l'instrument est étalonné spécifiquement pour le CT-120.

Caractéristiques techniques :

• Tension de fonctionnement : 140-270 VAC.

• Fréquence du réseau : 50/60 Hz

• Plage de tension affichée : 5-300 V AC

• Plage de courant mesuré : 1-100 A (via CT-120)

• Précision :

  • Tension : ±1 %.

  • Courant : ±3 %

• Affichage : 2 lignes, 3 chiffres, hauteur des caractères 14 mm

• Puissance de l'instrument : <6 VA

• Température de fonctionnement : -20 °C à +55 °C

• Altitude : jusqu'à 2000 m

• Connexion : bornes enfichables, section de câble jusqu'à 1,5 mm².

• Montage : panneau, face avant

• Poids : jusqu'à 220 g
