Compteur d'heures de fonctionnement numérique avec affichage LCD 230VAC

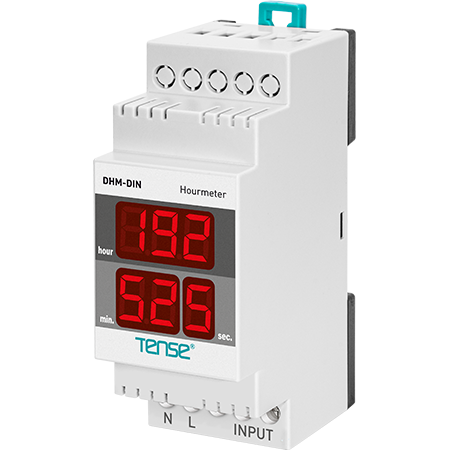

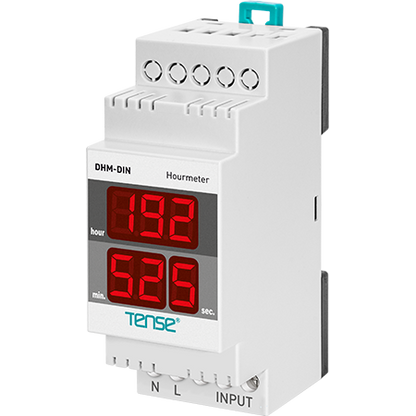

Compteur de temps de travail DHM-DIN - Montage sur rail DIN

Description du produit

Le compteur de temps de travail DHM-DIN est conçu pour mesurer le temps de fonctionnement des équipements alimentés par le réseau 230 VAC. Il compte le temps total pendant lequel l'équipement est sous tension. Il convient aux machines, pompes, ventilateurs, compresseurs, lignes de production et, d'une manière générale, à tous les appareils qui ont besoin d'enregistrer le temps de fonctionnement cumulé.

Lorsque la tension de 230 VAC est appliquée, l'appareil commence automatiquement à compter le temps. Les valeurs sont affichées sur deux écrans et conservées en mémoire, même en cas de panne de courant.

Caractéristiques techniques

• Tension d'alimentation : 230 VAC (150-260 VAC), 50/60 Hz

• Consommation électrique : < 6 VA

• Plage de comptage : jusqu'à 99 999 heures

• Affichage :

  • 2× 3 chiffres (hauteur des chiffres 9,2 mm)

  • Mode d'affichage :

    • HHH (heures) / MM (minutes) / S (secondes)

    • Après dépassement de 999 h → l'affichage inférieur indique les heures et les minutes (voir description détaillée ci-dessous)

• Montage : profilé MCB (disjoncteur), montage sur rail DIN

• Réinitialisation : bouton RESET (pour DHM-DIN, presser avec un outil non conducteur à travers le trou RESET)

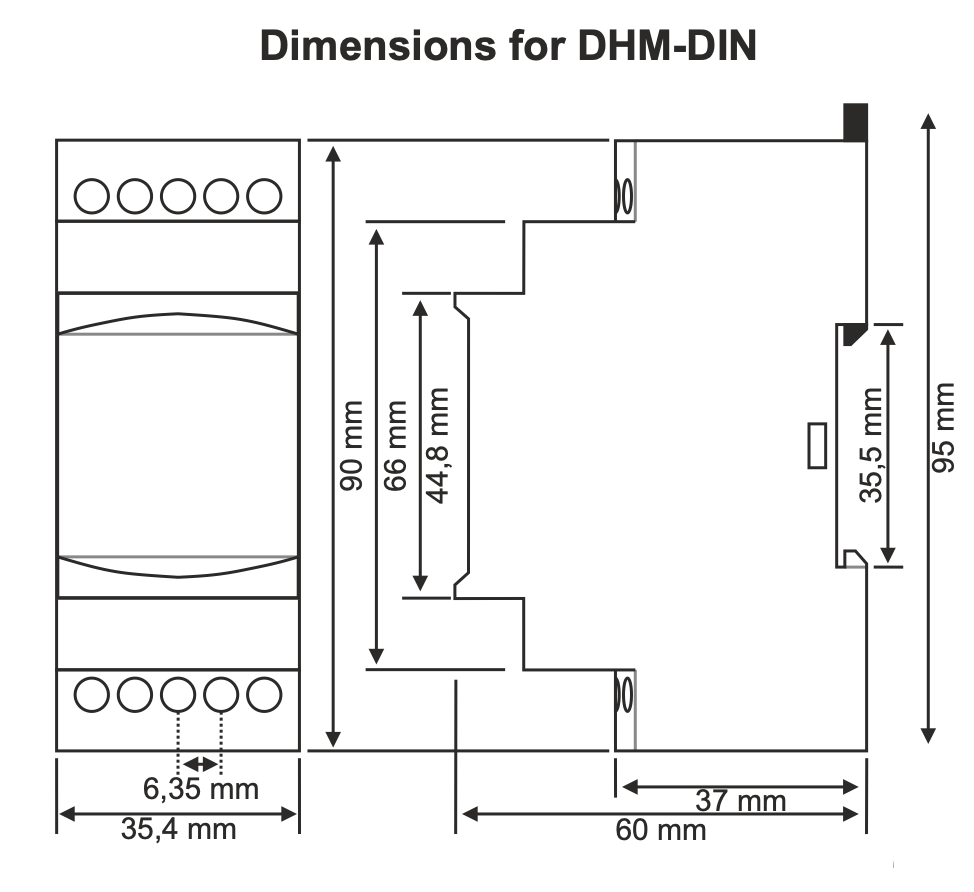

• Dimensions : 35,4 × 60 × 90 mm

Application et principe de fonctionnement

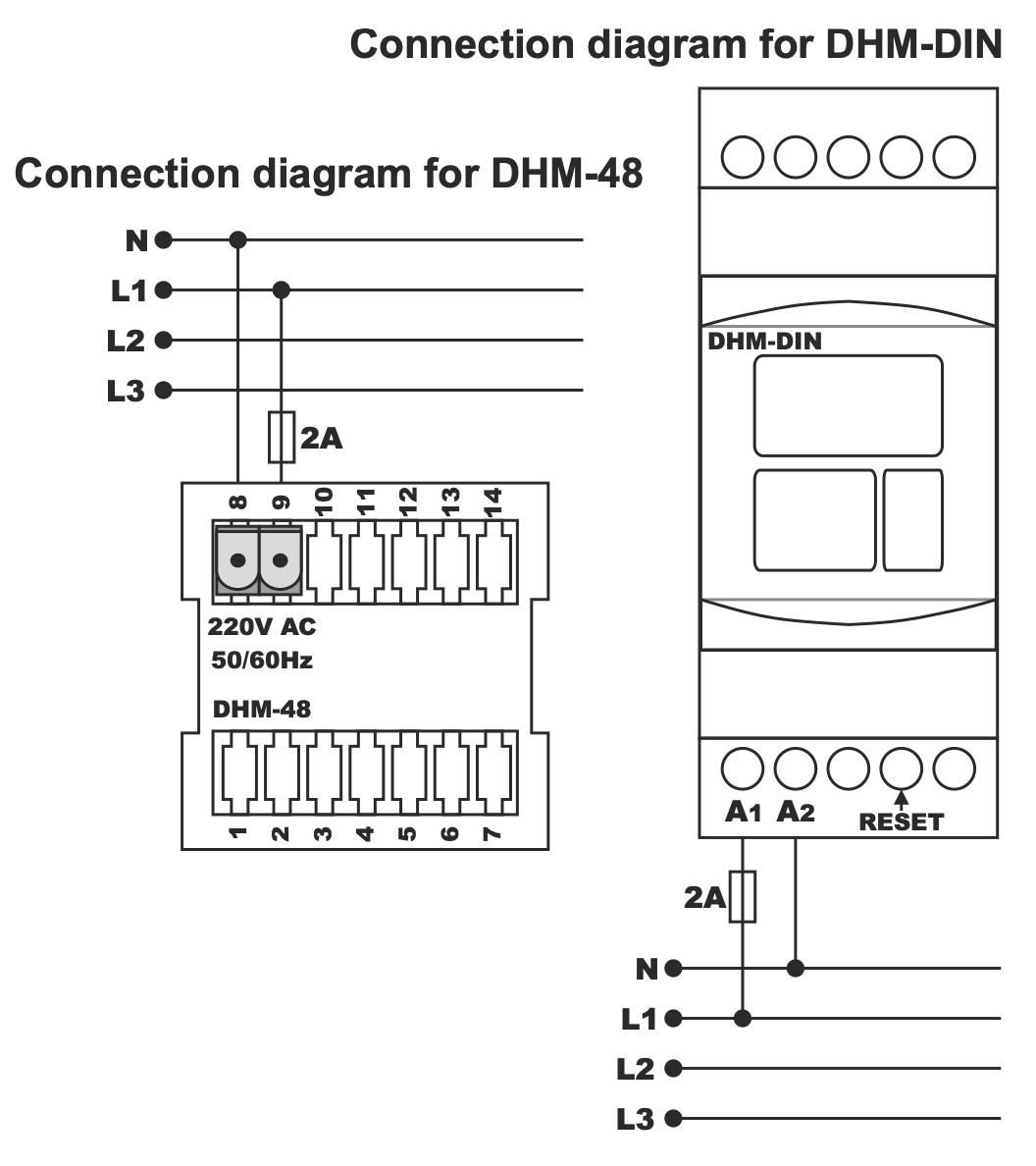

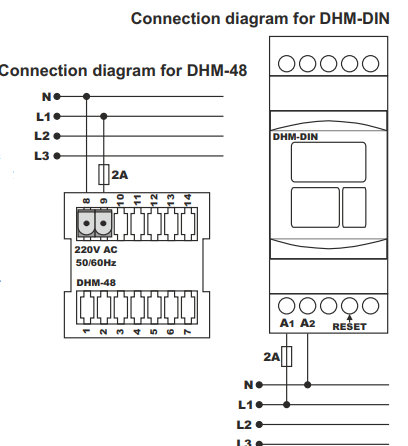

1. Connexion selon le schéma - après application de la tension d'alimentation, le compteur commence automatiquement à compter le temps à partir de zéro.

2. Mode d'affichage lors de la nouvelle mise sous tension :

   • Affichage supérieur : HHH - trois chiffres de l'horloge

   • Affichage inférieur : MM S - deux chiffres des minutes + un chiffre des secondes

     • les secondes augmentent de 1 toutes les 6 secondes

3. Après avoir dépassé 999 heures :

   • La signification des affichages change :

     • Affichage inférieur → horloge

     • chiffre de droite de l'affichage inférieur → minutes (augmente de 1 toutes les 6 minutes)

4. Mémoire de panne de courant :

   • Lorsque l'alimentation électrique est coupée, l'instrument conserve la dernière valeur mesurée

   • Lorsqu'il est remis sous tension, il poursuit le comptage à partir de la valeur mémorisée.

Remise à zéro du compteur

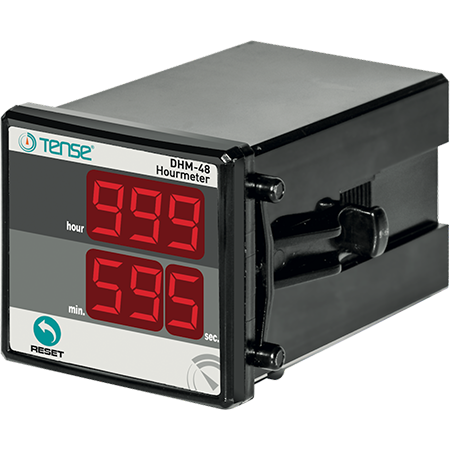

• DHM-48 : appuyez sur le bouton RESET pendant 5 s

• DHM-DIN : appuyer sur le bouton RESET caché à l'aide d'un outil non conducteur (par exemple un tournevis isolé).

• Après la réinitialisation, tous les chiffres sont mis à 000000.

Utilisation typique

Le compteur est utilisé pour la surveillance à long terme du fonctionnement des appareils qui sont commutés directement par la tension d'alimentation :

• pompes submersibles

• pompes à eau domestiques / darling

• pompes auto-amorçantes

• machines tournantes

• compresseurs

• ventilateurs d'extraction (menuiserie, industrie)

• machines et lignes de production

• tout équipement pour lequel il est nécessaire d'enregistrer le temps de fonctionnement total.

Convient pour les intervalles d'entretien, la planification de la maintenance, le contrôle de l'utilisation des machines et l'enregistrement de la durée de vie des équipements.
