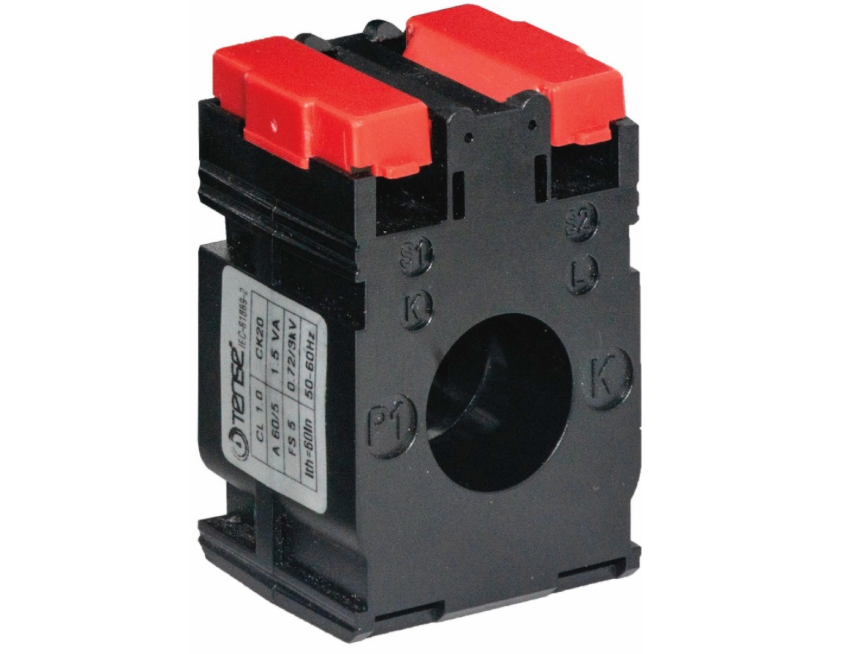

Transformateur de courant de mesure CK20 - TENSE

Description du produit :
Le transformateur de courant de la série CK20 est conçu pour la mesure indirecte du courant alternatif dans les circuits électriques à basse tension. Il est utilisé pour alimenter les ampèremètres, les wattmètres et les multimètres, ou comme entrée pour les relais de protection et les dispositifs de surveillance.

Le transformateur permet une mesure sûre et précise des courants élevés grâce à un courant secondaire normalisé de 5 A.

Caractéristiques techniques

• Facteur de conversion : 60/5 A

• Charge : 1 VA

• Classe de précision : 1

• Bornier : Couvercle inamovible, adapté aux conducteurs de fort calibre, en laiton.

• Boîtier : ABS ininflammable et auto-extinguible

• Montage : rail DIN (KK0003)

• Conducteur primaire : fil rond Ø 20 mm

• Résistance au courant de court-circuit (Ith) : 60 × In

• Résistance au courant constant (Id) : 1,2 × In

• Température de fonctionnement : -25 °C à +85 °C

• Fréquence nominale : 50-60 Hz

• Limitation du courant de choc (FS) : 5

• Tension d'essai d'isolation : 3 kV pendant 1 minute

• Normes : IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Informations complémentaires

• Chaque transformateur de courant est testé individuellement dans l'usine du fabricant.

• Les résultats des mesures sont consignés dans le rapport d'essai qui accompagne le transformateur.

• Le transformateur convient aux applications industrielles, à l'appareillage de commutation, aux systèmes de mesure et de protection.
