Analyseur de paramètres de réseau triphasé TPM-05 - TENSE

Description de l'appareil

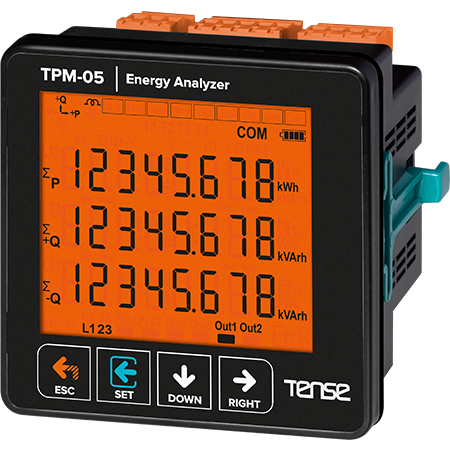

Le panneau de mesure numérique multifonction triphasé TPM-05 est conçu pour mesurer et surveiller les paramètres électriques dans les systèmes triphasés. L'appareil permet de surveiller la tension, le courant, la fréquence, la puissance et d'autres analyses avancées de la qualité de l'énergie. Grâce au ModBus RTU RS485, l'analyseur peut être connecté à un système SCADA ou à d'autres systèmes de surveillance et contrôler à distance les données mesurées.

Les analyseurs TPM-05 permettent une analyse complète de l'énergie, y compris l'efficacité, la qualité de l'énergie et les calculs de coûts unitaires.

Principaux avantages

• Port de communication RS485 Modbus RTU (1200-115200 bps)

• Affichage des harmoniques de tension et de courant jusqu'au 55ème ordre

• Affichage phase par phase de la puissance active (P) et de la puissance réactive (Q, inductive et capacitive)

• Affichage de la puissance apparente (S) et du facteur de puissance (Cosφ) de chaque phase

• Surveillance de la tension, du courant et de la fréquence L-N et L-L de chaque phase

• Affichage de l'énergie totale: importation/exportation de l'énergie active (ΣkWh) et de l'énergie réactive (ΣkVArh)

• Enregistrement des valeurs minimales et maximales et de la consommation maximale

• 2 sorties relais et 1 entrée numérique

• Enregistrement des événements : surtension/sous-tension, surcharge, déséquilibre tension/courant, THD-I, pannes de courant

• Temps réel et date (RTC)

• Menu protégé par mot de passe

Caractéristiques techniques

• Alimentation : selon le type d'installation (typiquement 3×230/400 VAC)

• Connexion : bornier

• Dimensions du panneau : standard 72×72 mm ou selon le modèle

• Précision de mesure : en fonction des harmoniques et des paramètres du fabricant

• Transformateurs de courant de mesure : 60/5 à 1500/5 A, ou équivalent, recommandés

• Enregistrement des données et intégration dans les systèmes SCADA via ModBus RTU

Application de l'analyseur

L'analyseur TPM-05 convient pour :

• Lignes de distribution et de production industrielles

• Bâtiments commerciaux, écoles, hôpitaux

• Surveillance de la qualité et de la consommation d'énergie

• Contrôle de l'efficacité des équipements électriques
