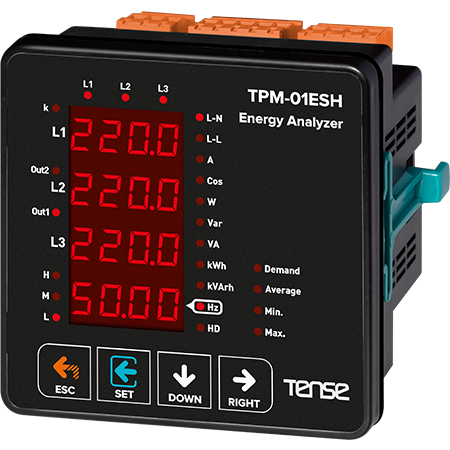

Analyseur de réseau triphasé TPM-01ESH - TENSE (Turquie)

Description :
Panneau de mesure numérique multifonctionnel pour les paramètres des réseaux triphasés, conçu pour une mesure et un contrôle précis des valeurs électriques. Il permet de contrôler les courants, la tension, la fréquence, la puissance et l'énergie avec une capacité de communication RS485 ModBus RTU.

Fonctions principales

• Mesure de la tension et du courant triphasés

• Indication de l'énergie active, réactive et apparente (P, Q, S)

• Affichage des valeurs de Cosφ et du facteur de puissance de chaque phase

• Mesure de la tension et du courant phase-neutre et phase-phase de chaque phase

• Mesure de la fréquence

• Tension et courant harmoniques jusqu'à la 31e harmonique

• Valeurs totales d'importation et d'exportation d'énergie active (ΣkWh)

• Total de l'énergie réactive inductive et capacitive (ΣkVArh)

• Affichage des valeurs minimales et maximales, exigences maximales

• 2 sorties relais et 1 entrée numérique

• Journaux d'événements (tension/courant haut/bas, déséquilibre, THD-I)

• Menu protégé par mot de passe

Caractéristiques techniques

• Communication : RS485 ModBus RTU (1200-38400 bps)

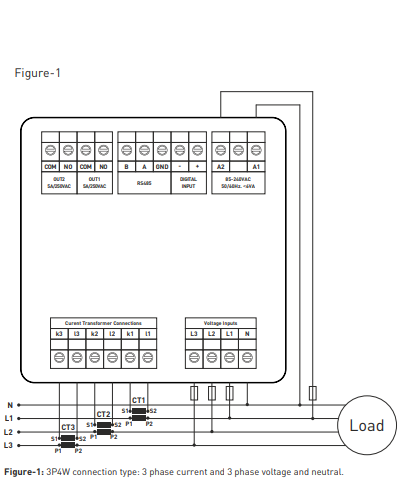

• Connexion : transformateur de tension triphasé et transformateur de courant triphasé

• Transformateurs de courant compatibles : 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

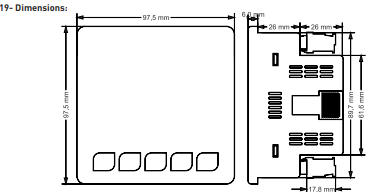

• Taille du panneau : panneau de montage numérique standard

Application : surveillance des réseaux électriques triphasés

• Surveillance des réseaux électriques triphasés dans les applications industrielles et commerciales

• Surveillance de la consommation d'énergie et de la qualité de l'alimentation

• Intégration dans des systèmes d'automatisation via ModBus RTU
