Ampèremètre numérique DJ-A36 pour la mesure de courant DC (TENSE)

Gamme 10-910 A DC - Mesure par shunt 60 mV - Alimentation 230 V AC

L'ampèremètre numérique DJ-A36 est conçu pour mesurer avec précision le courant continu à l'aide d'une résistance shunt externe. L'instrument peut mesurer le courant sur une large plage de 10 à 910 A , en utilisant un shunt standard avec une chute de tension de 60 mV

La mesure est effectuée par une méthode indirecte - l'ampèremètre calcule la valeur du courant sur la base de la chute de tension dans le shunt connecté. Le shunt n'est pas inclus et doit être commandé séparément en fonction de la plage de mesure requise.

Caractéristiques principales

• Mesure du courant continu 10 A - 910 A

• Fonctionne avec un shunt externe de 60 mV

• Plage d'entrée mesurable : 0,3 ... 70 mV

• Alimentation directement à partir du réseau 230 VAC (150-270 V)

• Affichage LED clair à 3 chiffres (hauteur des chiffres 9 mm)

• Réglage simple de la valeur du shunt (shunt)

• Protection contre les inversions de polarité - affiche "0" en cas d'inversion

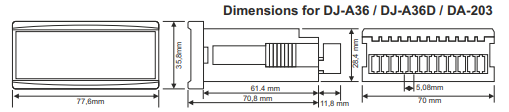

• Faible encombrement et facilité d'installation sur panneau

Utilisation

L'ampèremètre est utilisé dans les systèmes d'alimentation en courant continu, les stations de charge, les installations industrielles, les opérations galvaniques, les systèmes de traction et partout où il est nécessaire de mesurer avec précision un courant continu de grande valeur.

Il est recommandé d'installer un disjoncteur pour protéger l'alimentation de l'instrument.

Configuration et description du fonctionnement

1. Pour entrer dans le menu :
   Maintenir le bouton SET pendant 1 seconde.

2. Saisie de la valeur du shunt (shunt) :
   Utilisez les touches fléchées pour régler la valeur du courant de shunt en ampères (par exemple 100 A, 300 A, 600 A).

3. Confirmation :
   Appuyez à nouveau sur SET et l'instrument commencera à afficher la mesure actuelle du courant continu.

4. Défaut de polarité/rupture de circuit :
   L'écran affiche "0".

Attention : ne jamais dépasser 70 mV à la tension de shunt - l'appareil peut être endommagé.

Caractéristiques techniques

Accessoires connexes (recommandés)

• Résistances de shunt (résistances de shunt de 60 mV) dans la gamme 10-910 A

• Disjoncteurs pour la protection de l'alimentation

• Équipement de mesure et de contrôle de la tension :

  • Ampèremètres et voltmètres portatifs

  • Voltmètres numériques

  • Fréquencemètres

  • Multimètres industriels
