TK30 - Current measurement transformer 150/5 200/5 250/5 300/5 400/5 500/5 600/5

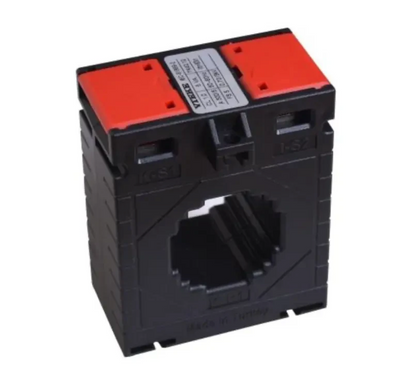

Transformateur de courant de mesure de type fenêtre série TK30 fabriqué par la société turque TENSE

Description du produit

Le transformateur de mesure de courant de type fenêtre est conçu pour la mesure indirecte des courants alternatifs sinusoïdaux dans les systèmes électriques.
Convient à un usage professionnel dans l'industrie, les armoires à compteurs, les systèmes de mesure et de contrôle.
Le montage est possible avec les pieds de montage KK0001 ou KK0002 (inclus).

Caractéristiques techniques

Paramètres électriques

Transformateur de mesure à glissière pour courants nominaux primaires de 150 à 600 A, courant secondaire 5 A, sorties nominales 1 à 10 VA, disponible en classe de précision 0,5S.

Paramètres mécaniques

• Enroulement primaire (section d'alésage) : 30 × 10 mm

• Fil rond : Ø 26 mm

• Boîtier : ABS ininflammable et retardateur de flammes

• Bornier :

  • Couvercle non amovible

  • Convient aux conducteurs de forte section

  • Colliers de serrage en laiton pour une plus grande sécurité

Installation : Type de montage : KK0001 ou KK0002

• Type de montage : KK0001 ou KK0002

• Facile à glisser sur le conducteur

Propriétés thermiques et opérationnelles

• Température de fonctionnement : -25 °C à +85 °C

• Immunité au courant de court-circuit à court terme (Ith) : 60 × In

• Résistance au courant continu (Id) : 1,2 × In

Normes de sécurité

Fabriqué conformément à :
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
