Three-phase surge protection/monitoring relay, undervoltage, sequence/fault control

Relais de surveillance de la tension avec temporisation pour le retour à l'état de fonctionnement, surveillance de l'augmentation et de la diminution de la tension, réglage de la valeur minimale et maximale de la tension, avec contrôle de la séquence des phases GKV-12F, TENSE

L'algorithme de fonctionnement du relais de surveillance de tension est le suivant :

Lorsque le relais est connecté à la tension d'alimentation et que les valeurs de tension correspondent aux valeurs définies, le relais est activé et la LED du relais () s'allume. Lorsque les valeurs de tension dépassent les valeurs définies, la LED de défaut correspondante s'allume, attend un temps de retard (DT), après quoi le relais est désactivé et la LED du relais s'éteint. Lorsque la tension revient à des valeurs normales, l'appareil attend un temps de réinitialisation (RT), après quoi le relais est activé et la LED du relais s'allume.

Réglages requis et messages d'erreur

• HV : réglage de la haute tension, lorsque la tension dépasse cette valeur, la LED HV s'allume.

• LV : réglage de la basse tension, lorsque la tension descend en dessous de cette valeur, la DEL LV s'allume.

• DT : délai de temporisation, temps d'attente avant d'entrer dans l'erreur.

• RT : temps de réinitialisation, temps d'attente avant que le relais ne réagisse lorsque la tension revient à la normale.

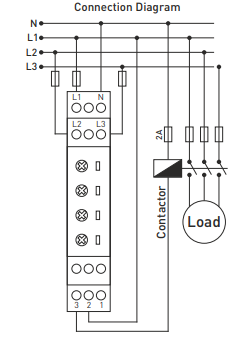

Relais activé : contacts 2 et 3 fermés, 1 et 2 ouverts.
Relais désactivé : contacts 2 et 1 fermés, 3 et 2 ouverts.

Caractéristiques techniques

• Tension de fonctionnement : 3×380 VAC, 50/60 Hz

• Tension de fonctionnement nominale : 220 VAC, 50/60 Hz

• Haute tension : 230 V-300 V

• Basse tension : 140 V-210 V

• Temps de retard : 0,1 s - 20 s

• Temps de réinitialisation : 0,1 s - 20 s

• Puissance de fonctionnement : < 6 VA

• Température de fonctionnement : -20 °C à +55 °C

• Affichage : 4 LED

• Poids : 0,210 kg

• Contact : 5 A / 250 VAC (charge résistive)

• Altitude de fonctionnement : < 2000 m

• Diamètre du câble : 1,5 mm².
