Relais de protection de phase sans conducteur neutre - avec contrôle d'asymétrie et contrôle de séquence de phase

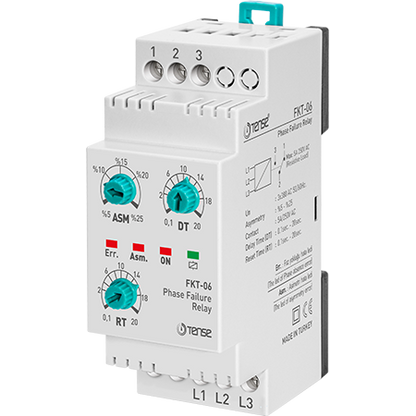

Le relais de protection de phase est conçu pour protéger les moteurs triphasés et autres dispositifs sensibles aux variations de tension. Il garantit un fonctionnement sûr, même dans un réseau instable, en surveillant l'asymétrie des phases, en contrôlant les défaillances de phase et, sur certains modèles, en contrôlant correctement la séquence des phases.

L'appareil fonctionne sans conducteur neutre, ce qui facilite son installation dans les systèmes de distribution industriels.
Plage de surveillance de la tension de phase : 240-500 V CA.

Application et principe de fonctionnement

1. Connecter le relais selon le schéma ci-joint.

2. Régler :

   • Valeur d'asymétrie admissible (%)

   • la temporisation de défaut (DT)

   • le temps de réarmement (RT)

3. Si la tension se situe dans la plage normale et que l'asymétrie ne dépasse pas la limite fixée, le relais s 'enclenche et le voyant RELÉ s'allume.

4. Pour les versions avec contrôle de la séquence des phases, la séquence L1-L2-L3 doit également être correcte.

5. Si la tension d'une phase dépasse la limite d'asymétrie, l'indicateur ASM (asymétrie) s'allume et le relais retombe après le délai DT.

6. Une fois que la tension est revenue à la normale, le temps de réarmement RT est décompté. Ensuite, le défaut disparaît et le relais est réactivé.

Calcul de l'asymétrie

La formule suivante est utilisée pour déterminer l'asymétrie :

Asymétrie = ((Tension max. - Tension min.) / Tension max.) × 100%

Exemple :
((245 V - 200 V) / 245 V) × 100 = 18,3 %.

Cette valeur doit être ajustée en fonction du type de charge connectée.
