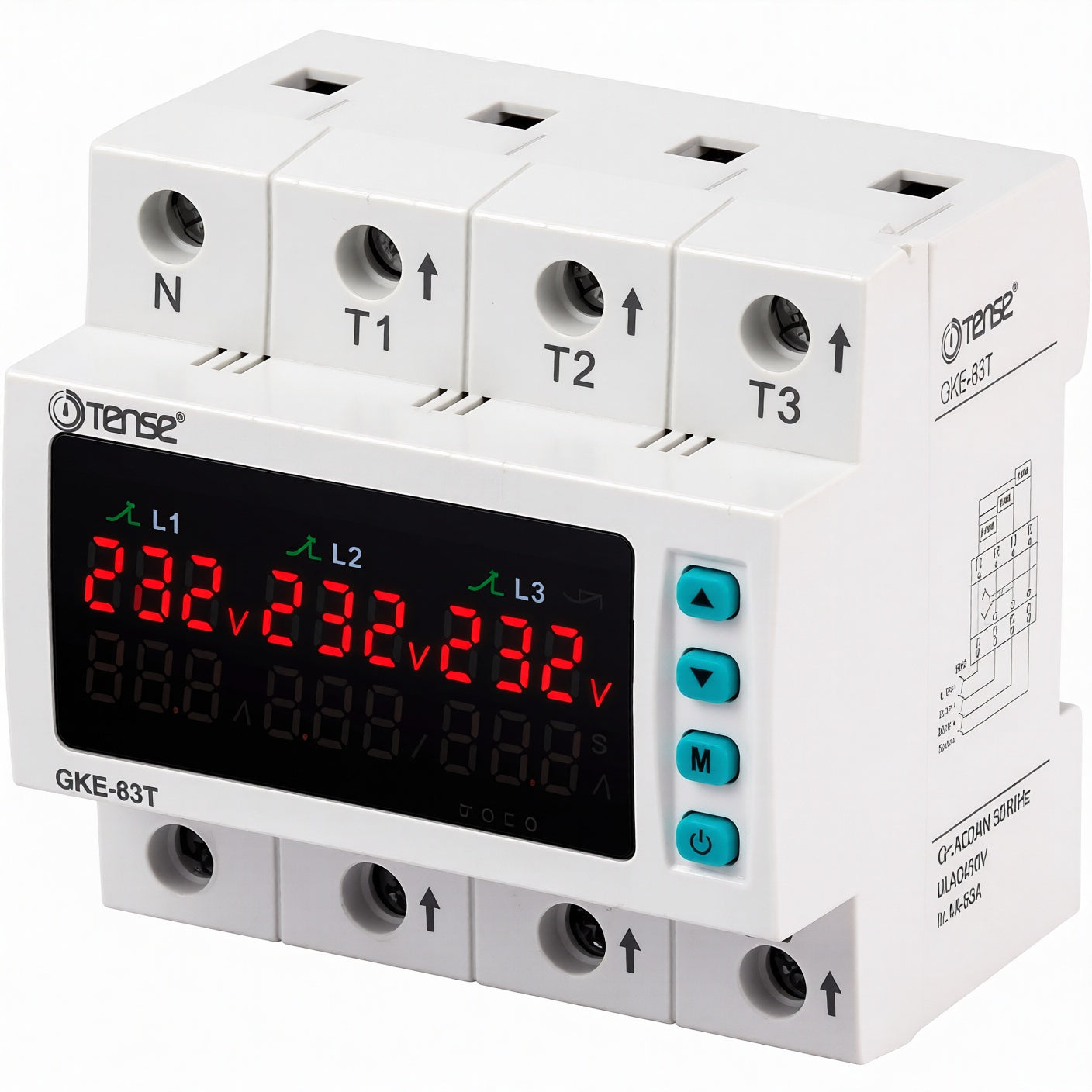

Relais de protection triphasé de tension et de courant 1-63 A pour rail DIN, GKE-63T

Relais de protection triphasé de tension et de courant pour rail DIN, Tense

Le relais de protection avancé Tense GKE-63T, doté d'un microprocesseur intégré, est conçu pour assurer une protection complète des équipements électriques et des moteurs contre les influences néfastes du réseau de distribution. L'appareil surveille en permanence les paramètres du réseau et offre une protection hautement précise contre les surtensions, les sous-tensions, les surintensités, l'asymétrie de tension, les défaillances ou inversions de phase et la surchauffe interne. Le relais est équipé d'une fonction de réinitialisation automatique avec temporisation réglable et d'une mémoire permettant d'enregistrer le dernier état de défaut. Sa conception modulaire compacte est conçue pour une installation facile sur un rail DIN standard de 35 mm.

Principaux modes de fonctionnement

• Mode synchrone : fonctionnement triphasé – en cas de défaut sur une phase, l'ensemble du circuit triphasé est déconnecté.

• Mode asynchrone : fonctionnement indépendant – chaque phase est surveillée et déconnectée séparément (adapté aux charges monophasées réparties sur trois phases).

Caractéristiques techniques

• Type de produit : Relais de protection numérique (tension et courant)

• Nombre de phases : 3 (triphasé)

• Courant nominal (réglable) : 1 – 63 A

• Temps de coupure en cas de court-circuit : 0,04 s

• Protection en cas de rupture du conducteur neutre (N) : Oui

• Mode de montage : Rail DIN 35 mm

Plages de réglage

• Protection contre les surtensions : 220 – 300 V

• Protection contre les sous-tensions : 80 – 210 V

• Asymétrie de tension : 20 – 99 V

• Temporisation à l'enclenchement (Açılış gecikmesi) : 1 – 300 s

• Temporisation de réinitialisation (Reset gecikmesi) : 1 – 600 s
