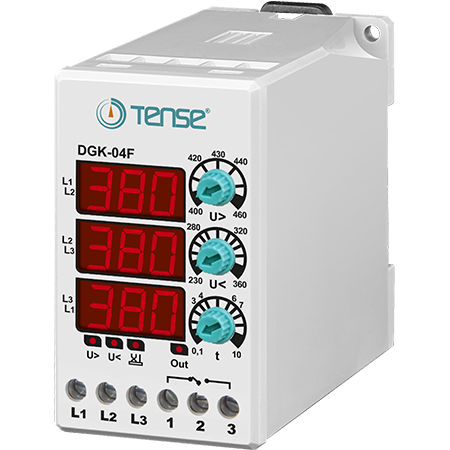

Relais de protection numérique triphasé avec contrôle de l'ordre des phases (sans conducteur neutre), DGK-04F

Relais de protection de tension triphasé numérique pour rail DIN, Tense

Le relais de protection à microprocesseur Tense DGK-04F est conçu pour assurer une protection complète des équipements industriels et des moteurs sensibles contre les risques liés aux variations de tension dans les réseaux triphasés. L'appareil surveille en permanence la tension composite et offre une protection hautement précise contre les surtensions, les sous-tensions et les inversions de phase. La particularité de ce modèle réside dans son câblage ne nécessitant pas de conducteur neutre (réseaux asymétriques/à trois fils).

Le relais est équipé d'afficheurs numériques permettant un aperçu immédiat de l'état de chaque phase. L'utilisateur peut régler avec précision les seuils de tension ainsi que le délai de déclenchement afin de filtrer les pics de tension de courte durée et d'éviter les déclenchements intempestifs. Sa conception modulaire compacte garantit une installation facile sur un rail DIN standard de 35 mm.

Principales fonctions et protections

• Protection contre les surtensions et les sous-tensions : déconnecte automatiquement la sortie si la tension dépasse ou descend en dessous des limites définies.

• Contrôle de l'ordre des phases : empêche les moteurs de tourner dans le sens inverse en cas de mauvais branchement des phases.

• Sans conducteur neutre (Non-Neutral) : Idéal pour les systèmes où le conducteur N n'est pas disponible ou n'est pas requis.

Caractéristiques techniques

• Type de produit : Relais de protection de tension numérique

• Nombre de phases : 3 (raccordement triphasé sans N)

• Tension nominale de service ($U_n$) : 3 × 380 V CA (50/60 Hz)

• Mode de montage : Rail DIN 35 mm / panneau de montage

• Contact de sortie : 5 A / 250 V CA (charge résistive)

Plages de réglage

• Protection contre les surtensions (High Voltage) : 400 – 460 V CA (réglable)

• Protection contre les sous-tensions (Low Voltage) : 230 – 360 V CA (réglable)

• Temps d'attente en cas d'erreur (Error Waiting Time) : 0,1 – 10 s (réglable)
