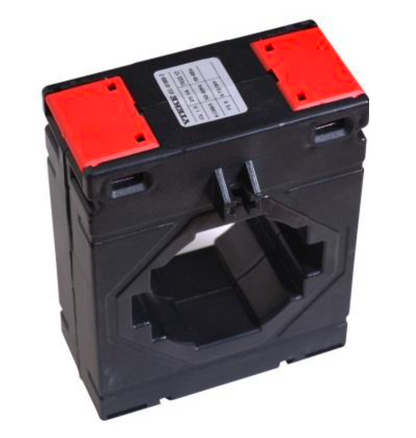

Fenêtre de mesure du transformateur de courant TK60 - ONKA Elektrik

Description :
La fenêtre de mesure du transformateur de courant TK60 est conçue pour mesurer avec précision le courant dans les circuits électriques. Elle permet de connecter des ampèremètres, des wattmètres et d'autres instruments de mesure. Chaque transformateur est testé en usine et accompagné d'un rapport de test.

Caractéristiques techniques

• Coefficient : 600/5 A

• Capacité de charge : 3,75 VA

• Classe de précision : 0,5S

• Enroulement primaire : 60 × 10 mm

• Diamètre du conducteur : Ø 51 mm

• Boîtier : ABS ininflammable, retardateur de flammes

• Bornier : Couvercle non amovible pour les conducteurs de gros calibre, finition en laiton pour la sécurité

• Résistance au courant de court-circuit (Ith) : 60 × In

• Résistance au courant continu (Id) : 1 × In

• Température de fonctionnement : -25 °C ... +85 °C

• Fréquence nominale : 50-60 Hz

• Limite du courant d'impact : FS 5

• Tension d'essai : 3 kV / 1 min

• Tension maximale du système : 0,72 kV

Normes : IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN57414, BS3938, BS7626, EN 61869-2

Application : Mesure précise du courant dans les circuits électriques

• Mesure précise du courant dans les circuits électriques

• Surveillance de la charge dans les applications industrielles et commerciales

• Connexion à des ampèremètres et à des instruments de mesure
